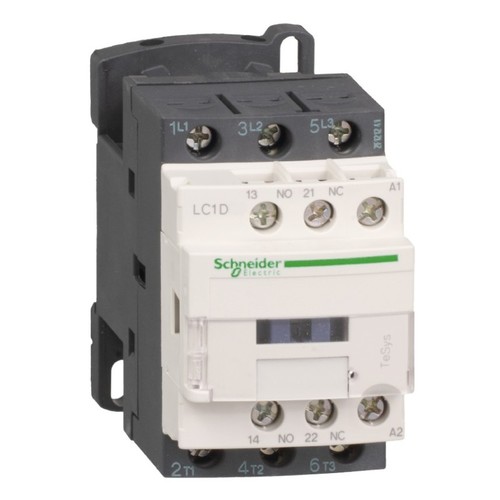

LC1D32B7 Schneider E. Schütz 32A 15kW Spule 24V AC, HK, 1S & 1Ö, AC3

02050141
4886543
1 Stk
3389110350135
43389110350133
FR
8536419089
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A, Spule 24 V AC. Abmessung (BxHxT) 45x85x92 mm, Gewicht 0,375 kg. Kategorie AC-3, AC-4, AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach UL, DNV, CCC, CSA, LROS (Lloyds register of shipping), GOST, RINA, BV, GL. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der Leistungsschütz LC1D32B7 von Schneider Electric ist ein zuverlässiges und leistungsstarkes Gerät, das für die Motorsteuerung in industriellen Anwendungen konzipiert wurde. Mit einer Nennleistung von 15 kW bei 400 V AC und einem maximalen Betriebsstrom von 32 A bietet dieser Schütz eine hohe Effizienz und Stabilität. Die Steuerung erfolgt über eine Spule mit 24 V AC, die eine einfache Integration in bestehende Systeme ermöglicht. Die kompakten Abmessungen von 45 mm Breite, 85 mm Höhe und 92 mm Tiefe sowie ein Gewicht von nur 0,375 kg machen ihn ideal für platzsparende Anwendungen. Mit einer mechanischen Lebensdauer von 15 Millionen Zyklen und einer elektrischen Lebensdauer von 1,65 Millionen Zyklen ist der LC1D32B7 für die anspruchsvollsten Anforderungen geeignet. Die Schutzart IP20 und die breite Betriebstemperatur von -40 bis 60 °C sorgen für einen sicheren Betrieb in verschiedenen Umgebungen.

Produktinfos

Baureihe: TeSys Deca
Produkt- oder Komponententyp: Schütz
Kurzbezeichnung des Geräts: LC1D
Anwendung des Schützes: Motorsteuerung
Nutzungskategorie: AC-3, AC-4, AC-1, AC-3e
Anzahl der Pole: 3P
Betriebsbemessungsspannung Stromkreis: <= 690 V AC, 25 - 400 Hz
Betriebsbemessungstrom: 32 A (bei <60 °C) bei <= 440 V AC AC-3
Steuerkreisspannung: 24 V AC, 50/60 Hz
Motorleistung (kW): 15 kW bei 380 - 400 V AC 50/60 Hz (AC-3)
Schutzart (IP): IP20
Höhe: 85 mm
Breite: 45 mm
Tiefe: 92 mm
Produktgewicht: 0,375 kg
Betriebshöhe: 0 - 3000 m
Betriebstemperatur: -40…60 °C
Mechanische Lebensdauer: 15 Mcycles
Elektrische Lebensdauer: 1,65 Mcycles 32 A AC-3 bei Ue <= 440 V
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 7.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|24
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Spannungsart zur Betätigung: EV000460|24
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1|24
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 18 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45|24
Höhe: 85
Tiefe: 92
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
