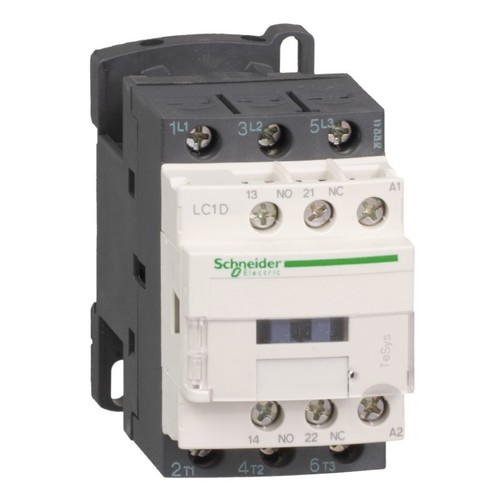

LC1D18D7 Schneider E. Schütz 18A 7,5kW Spule 42V AC, 1S & 1Ö

20076182
5311147
1 Stk
3389110349412
43389110349410
73389110349411
FR
8536419089
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 42 V AC. Abmessung (BxHxT) 45x77x86 mm, Gewicht 0,33 kg. Kategorie AC-1, AC-4, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CCC, BV, CSA, GL, RINA, LROS (Lloyds register of shipping), GOST, DNV, UL. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Das Leistungsschütz LC1D von Schneider Electric ist ein zuverlässiges Gerät aus der TeSys Deca Baureihe, das für Motorsteuerungen in industriellen Anwendungen konzipiert wurde. Mit einer maximalen Betriebsleistung von 7,5 kW bei 400 V AC und einem Betriebsstrom von 18 A ist es ideal für den Einsatz in verschiedenen Nutzungskategorien, einschließlich AC-1 und AC-3. Die Steuerkreisspannung beträgt 42 V AC, was eine flexible Integration in bestehende Systeme ermöglicht. Das Gerät hat kompakte Abmessungen von 45 mm Breite, 77 mm Höhe und 86 mm Tiefe, und wiegt nur 0,33 kg. Mit einer Schutzart von IP20 ist es für den Einsatz in geschützten Umgebungen geeignet. Die robuste Bauweise und die hohe Lebensdauer machen es zur idealen Wahl für anspruchsvolle Anwendungen in der Automatisierungstechnik.

Produktinfos

Baureihe: TeSys Deca
Produkt- oder Komponententyp: Schütz
Kurzbezeichnung des Geräts: LC1D
Anzahl der Pole: 3P
Betriebsbemessungsspannung Stromkreis: <= 690 V AC
Betriebsbemessungsspannung DC: <= 300 V DC
Betriebsbemessungsstrom AC-3: 18 A (bei <60 °C) bei <= 440 V AC
Betriebsbemessungsstrom AC-1: 32 A (bei <60 °C) bei <= 440 V AC
Betriebsbemessungsstrom AC-3e: 18 A (bei <60 °C) bei <= 440 V AC
Steuerkreisspannung: 42 V AC 50/60 Hz
Motorleistung (kW) bei AC-3: 7,5 kW bei 380 - 400 V AC 50/60 Hz
Motorleistung (kW) bei AC-4: 4 kW bei 400 V AC 50/60 Hz
Motorleistung (kW) bei AC-3e: 7,5 kW bei 380 - 400 V AC 50/60 Hz
Höhe: 77 mm
Breite: 45 mm
Tiefe: 86 mm
Gewicht: 0,33 kg
Schutzart (IP): IP20
Betriebstemperatur: -40…60 °C
Betriebsfrequenz: 25 - 400 Hz
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 4 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|42
Bemessungssteuerspeisespannung AC 50 Hz: 42|42 V
Spannungsart zur Betätigung: EV000460|42
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1|42
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 9 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 42|42 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 32 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45|42
Höhe: 77
Tiefe: 86
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
