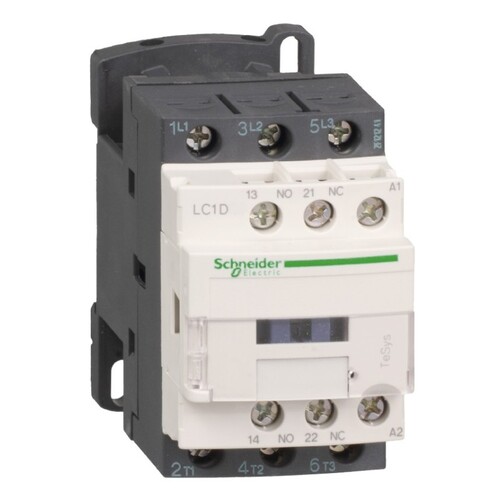

LC1D12ED Schneider E. Schütz 12A 5,5kW Spule 48V DC, 1S & 1Ö, 3P, AC3

20131678
5310993
1 Stk
3389110353891
43389110353899
73389110353890
FR
8536419089
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A, Spule 48 V DC. Abmessung (BxHxT) 45x77x95 mm, Gewicht 0,485 kg. Kategorie AC-1, AC-4, AC-3. mit integraler Unterdrückungseinheit. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GL, CCC, LROS (Lloyds register of shipping), DNV, CSA, RINA, UL, BV, GOST. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der LC1D12ED von Schneider Electric ist ein hochleistungsfähiger Schütz der TeSys Deca-Serie, der für Motorsteuerungsanwendungen konzipiert wurde. Mit einer Nennleistung von 5,5 kW bei 400 V AC und einem maximalen Betriebsstrom von 12 A ist dieser Schütz ideal für industrielle Anwendungen. Die Spule arbeitet mit 48 V DC und bietet eine hohe Zuverlässigkeit und Sicherheit durch mechanisch gekoppelte Kontakte. Mit drei Hauptschließern und zusätzlichen Hilfskontakten ist der LC1D12ED vielseitig einsetzbar. Die kompakten Abmessungen von 45 x 77 x 95 mm und das geringe Gewicht von 0,485 kg machen ihn einfach zu installieren und zu integrieren. Der Schütz erfüllt hohe Sicherheitsstandards und ist für den Einsatz in anspruchsvollen Umgebungen geeignet.

Produktinfos

Betriebsstrom AC-3 bei 400 V: 12 A
Betriebsleistung AC-3 bei 400 V: 5,5 kW
Spule: 48 V DC
Polzahl: 3P
Anzahl der Hauptkontakte (Schließer): 3 NO
Anzahl der Hilfskontakte (Schließer): 1
Anzahl der Hilfskontakte (Öffner): 1
Nennspannung: 690 V AC
Maximale SCCR: 100 kA
Betriebsart: Motorsteuerung
Schutzart: IP20
Abmessungen (BxHxT): 45 x 77 x 95 mm
Gewicht: 0,485 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3.7 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|48
Bemessungssteuerspeisespannung AC 50 Hz: DC V
Bemessungssteuerspeisespannung DC: 48|48 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7.5 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 5.5 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 77
Tiefe: 95|48
Betriebsspannung AC 50 Hz: 1
Betriebsspannung AC 60 Hz: 25
