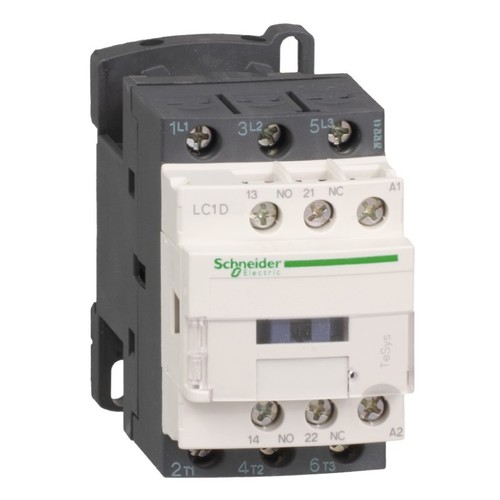

LC1D12BL Schneider E. Schütz 12A 5,5kW Spule 24V DC, 1S & 1Ö, 3P, schutzbesch.

02050295
2451063
1 Stk
3389110361469
43389110361467
FR
8536419089
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A, Spule 24 V DC. Abmessung (BxHxT) 45x77x95 mm, Gewicht 0,485 kg. Kategorie AC-4, AC-3, AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, BV, CSA, DNV, RINA, CCC, LROS (Lloyds register of shipping), GL, UL. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der TeSys D Schütz LC1D von Schneider Electric ist eine zuverlässige Lösung für Motorsteuerungen und resistive Lasten. Mit einer Nennbetriebsleistung von 5,5 kW bei 400 V im AC-3-Betrieb und einem Nennstrom von 12 A ist dieser Schütz ideal für anspruchsvolle Anwendungen. Die Spule arbeitet mit einer Spannung von 24 V DC, was ihn besonders energieeffizient macht. Der Schütz verfügt über 3 Hauptkontakte (alle Schließer) und zusätzlich 1 Hilfskontakt (Schließer) sowie 1 Öffner. Mit kompakten Abmessungen von 45 x 77 x 95 mm und einem Gewicht von nur 0,485 kg lässt sich der LC1D problemlos in verschiedenen Anwendungen integrieren. Die Schutzart IP20 sorgt für einen zuverlässigen Einsatz in geschützten Umgebungen. Zertifizierungen nach internationalen Standards garantieren höchste Qualität und Sicherheit.

Produktinfos

Geräteserie: TeSys D
Typ: Schütz
Nennbetriebsstrom AC-3: 12 A bei 400 V
Nennbetriebsleistung AC-3: 5,5 kW bei 400 V
Nennbetriebsleistung AC-4: 3 kW bei 400 V
Spule: 24 V DC
Polzahl: 3P (3 NO)
Hilfskontakte: 1 Schließer + 1 Öffner
Betriebsarten: AC-1, AC-3, AC-4
Abmessungen (B x H x T): 45 x 77 x 95 mm
Gewicht: 0,485 kg
Schutzart: IP20
Betriebstemperaturbereich: -60 bis 80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|24
Bemessungssteuerspeisespannung AC 50 Hz: DC V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7.5 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 5.5 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 77
Tiefe: 95|24
Betriebsspannung AC 50 Hz: 1
Betriebsspannung AC 60 Hz: 25
