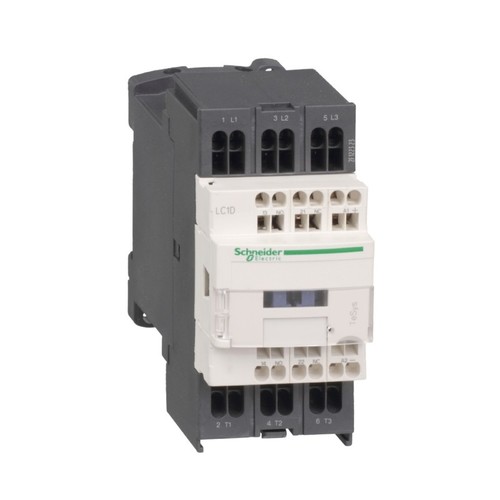

LC1D123BD Schneider E. Schütz 12A 5,5kW Spule 24V DC, 1S & 1Ö, 3P, AC3

20195840
4886519
1 Stk
3389110806427
13389110806424
ID
8536419089
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A, Spule 24 V DC. Abmessung (BxHxT) 45x99x95 mm, Gewicht 0,485 kg. Kategorie AC-3, AC-4, AC-1. mit integraler Unterdrückungseinheit. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CCC, GOST, RINA, LROS (Lloyds register of shipping), DNV, UL, BV, CSA, GL. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der TeSys LC1D123BD von Schneider Electric ist ein leistungsstarker Schütz mit einer maximalen Betriebsleistung von 5,5 kW bei 400 V und einem Bemessungsstrom von 12 A. Mit einer Spule von 24 V DC eignet sich dieser Schütz ideal für Motorsteuerungsanwendungen. Er verfügt über drei Hauptkontakte (3NO) und zusätzliche Hilfskontakte (1 Schließer + 1 Öffner). Die kompakte Bauweise mit Abmessungen von 45 x 99 x 95 mm und einem Gewicht von nur 0,485 kg ermöglicht eine einfache Installation in verschiedenen Anwendungen. Der Schütz ist für den Betrieb unter extremen Bedingungen von -40 bis 60 °C ausgelegt und bietet eine zuverlässige Leistung mit einer Schutzart von IP20. Zertifiziert nach internationalen Standards, ist der TeSys LC1D123BD die perfekte Wahl für industrielle Anwendungen.

Produktinfos

Gerätetyp: Schütz
Anwendung: Motorsteuerung
Betriebsart: AC-3
Polanzahl: 3P (3NO)
Bemessungsbetriebsstrom bei AC-3, 400 V: 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
Spule: 24 V DC
Hilfskontakte: 1 Schließer + 1 Öffner
Betriebsfrequenz: 25...400 Hz
Betriebstemperatur: -40...60 °C
Abmessungen (BxHxT): 45 x 99 x 95 mm
Gewicht: 0,485 kg
Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3.7 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|24
Bemessungssteuerspeisespannung AC 50 Hz: DC V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7.5 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 5.5 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Anschlussart Hauptstromkreis: Federzuganschluss
Breite: 45
Höhe: 99
Tiefe: 95|24
Betriebsspannung AC 50 Hz: 1
Betriebsspannung AC 60 Hz: 25
