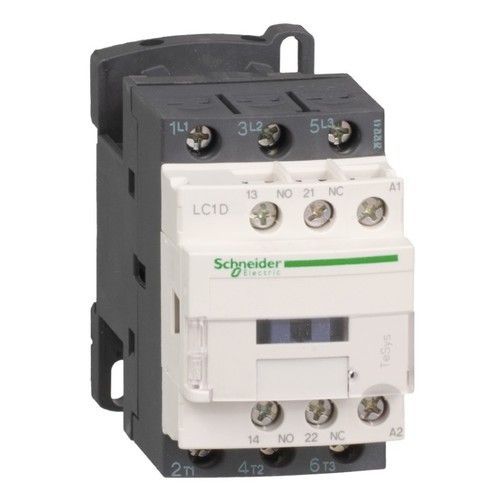

LC1D09JD Schneider E. Schütz 9A 4kW Spule 12V DC, 1S & 1Ö, 3P, AC3

20880560
5310723
1 Stk
3389110353204
43389110353202
FR
8536490099
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 12 V DC. Abmessung (BxHxT) 45x77x95 mm, Gewicht 0,48 kg. Kategorie AC-3, AC-1, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach LROS (Lloyds register of shipping), CSA, GL, CCC, RINA, UL, BV, DNV, GOST. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Leistungsschütz LC1D09JD ist ein leistungsstarker Schalter für industrielle Anwendungen, der speziell für den Betrieb mit einer Steuerspannung von 12 V DC ausgelegt ist. Mit einem Bemessungsbetriebsstrom von 9 A bei AC-3 und einer maximalen Betriebsleistung von 4 kW bei 400 V ist dieser Schütz ideal für vielfältige Anwendungen in der Automatisierungstechnik. Die kompakte Bauweise mit den Abmessungen von 45 x 77 x 95 mm und einem Gewicht von nur 0,48 kg ermöglicht eine einfache Integration in bestehende Systeme. Der Schütz verfügt über 3 Hauptkontakte (Schließer) und 1 Hilfskontakt (Schließer) sowie 1 Hilfskontakt (Öffner), was ihn äußerst vielseitig macht. Dank der Schraubanschlüsse ist eine sichere und zuverlässige elektrische Verbindung gewährleistet. Der LC1D09JD ist nicht für den Reiheneinbau geeignet und bietet hohe Zuverlässigkeit und Sicherheit in verschiedenen industriellen Anwendungen.

Produktinfos

Bemessungssteuerspeisespannung: 12 V DC
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Abmessungen (B x H x T): 45 x 77 x 95 mm
Gewicht: 0,48 kg
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 2.2 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|12
Bemessungssteuerspeisespannung AC 50 Hz: DC V
Bemessungssteuerspeisespannung DC: 12|12 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 4 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 77
Tiefe: 95|12
Betriebsspannung AC 50 Hz: 1
Betriebsspannung AC 60 Hz: 25
