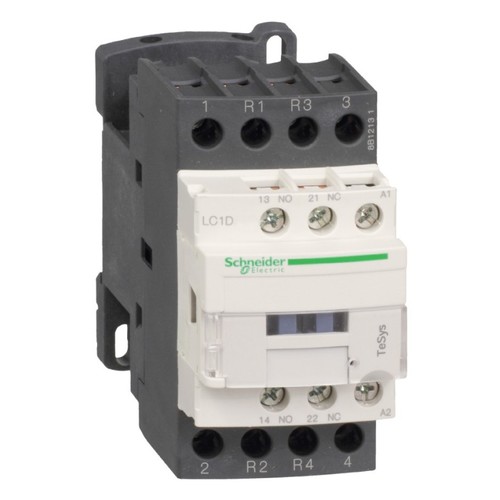

LC1D098E7 Schneider E. Schütz 20A Spule 48V AC, 2S & 2Ö, AC1

21093906
5310671
1 Stk
3389110249965
43389110249963
13389110249962
ID
8536419089
Leistungsschütz TeSys LC1D. 4 polig, 2 Schließer + 2 Öffner. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Spule 48 V AC. Abmessung (BxHxT) 45x85x92 mm, Gewicht 0,365 kg. Kategorie AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach UL, GOST, DNV, CCC, CSA, BV, RINA, LROS (Lloyds register of shipping), GL. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der Leistungsschütz LC1D098E7 von Schneider Electric ist ein hochwertiges Produkt der Baureihe TeSys Deca, das für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer Steuerkreisspannung von 48 V AC und einem Betriebsbemessungsstrom von bis zu 20 A bei 440 V AC bietet dieser Schütz eine zuverlässige Leistung. Er verfügt über eine Kontaktzusammensetzung von 2 Schließern und 2 Öffnern, was ihn vielseitig einsetzbar macht. Die kompakten Abmessungen von 45 mm Breite, 85 mm Höhe und 92 mm Tiefe sowie das geringe Gewicht von 0,365 kg erleichtern die Installation. Der Schutzgrad IP20 sorgt dafür, dass der Schütz in geschützten Umgebungen eingesetzt werden kann. Zudem ist er für Betriebstemperaturen von -40 bis 60 °C geeignet und erfüllt zahlreiche internationale Normen und Zertifizierungen, was seine Zuverlässigkeit und Sicherheit unterstreicht.

Produktinfos

Baureihe: TeSys Deca
Produkt- oder Komponententyp: Schütz
Kurzbezeichnung des Geräts: LC1D
Anwendung des Schützes: Nutzungskategorie AC-1
Betriebsbemessungsspannung: <= 690 V AC
Betriebsbemessungsspannung DC: <= 250 V DC
Betriebsbemessungsstrom: 20 A (bei <60 °C) bei <= 440 V AC AC-1
Steuerkreisspannung: 48 V AC 50/60 Hz
Kontaktzusammensetzung: 2 S + 2 Ö
Nenn-Unterbrechungskapazität: 250 A bei 440 V
Höhe: 85 mm
Breite: 45 mm
Tiefe: 92 mm
Produktgewicht: 0,365 kg
Schutzart (IP): IP20
Betriebshöhe: 0 - 3000 m
Zulässige Umgebungstemperatur: -40…60 °C
Wärmeabgabe: 2…3 W bei 50/60 Hz
Anzugsleistung: 70 VA 60 Hz
Halteleistungsaufnahme: 7,5 VA 60 Hz
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Anzahl der Schließer als Hauptkontakte: 2
Anzahl der Öffner als Hauptkontakte: 2|48
Bemessungssteuerspeisespannung AC 50 Hz: 48|48 V
Spannungsart zur Betätigung: EV000460|48
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 1 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1|48
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 48|48 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45|48
Höhe: 85
Tiefe: 92
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
