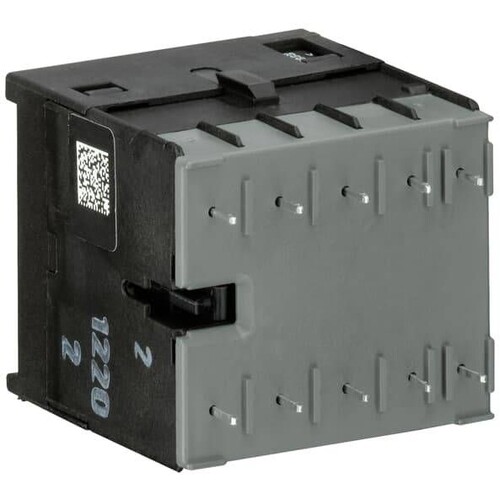

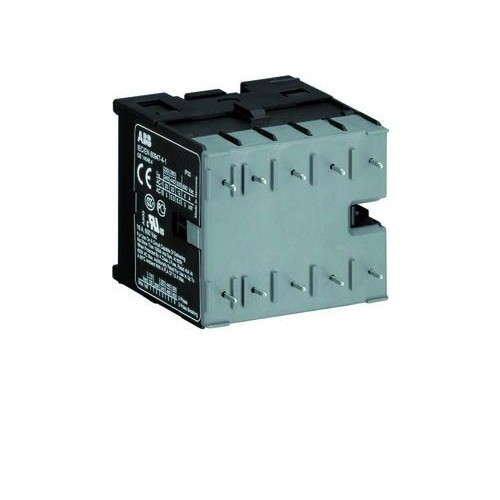

GJL1213009R8101 Stotz Schütz BC6 30 10 P 1,4 24V dc

24896117
5368008
1 Stk
4013614053436
4013614415234
DE
85365080
ABB
BC6-30-10-P-1,4 24V
beantwortete(n) Fragen weitere Varianten
Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.
Anmerkungen zur LIMMERT-KI

Der Stotz Schütz BC6 30 10 P 1,4 24V DC ist ein kompakter 3-poliger Mini-Kontaktor, der speziell für das Schalten von resistiven oder motorischen Lasten bis zu 690 V AC entwickelt wurde. Mit einer Bemessungssteuerspeisespannung von 24 V DC und einer Nennleistung von 4 kW bei 400 V AC-3 bietet dieser Schütz eine hohe Effizienz und Zuverlässigkeit. Die geringe Spulenaufnahme von nur 1,4 W sorgt für einen energieeffizienten Betrieb. Mit drei Hauptkontakten als Schließer und einem Hilfskontakt ist der BC6 ideal für Anwendungen in der Automatisierungstechnik. Die kompakten Abmessungen von 47,7 mm Breite, 42,2 mm Höhe und 44,7 mm Tiefe ermöglichen eine einfache Integration in bestehende Systeme. Der Schütz ist nicht für den Reiheneinbau geeignet, bietet jedoch vielseitige Anschlussmöglichkeiten durch Lötpins.

Produktinfos

Bemessungssteuerspeisespannung: 24 V DC
Nennleistung bei AC-3, 400 V: 4 kW
Nennstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 1
Anzahl der Hilfskontakte (Öffner): 0
Geeignet für Reiheneinbau: Nein
Coil Consumption: 1.4 W
Abmessungen: 47.7 x 42.2 x 44.7 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 12 A
Anschlussart Hauptstromkreis: Leiterplattenanschluss
