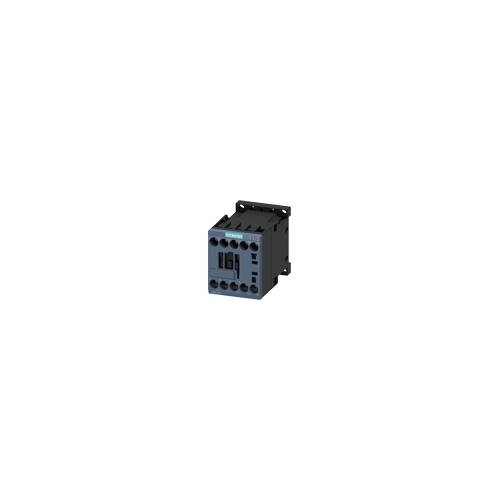

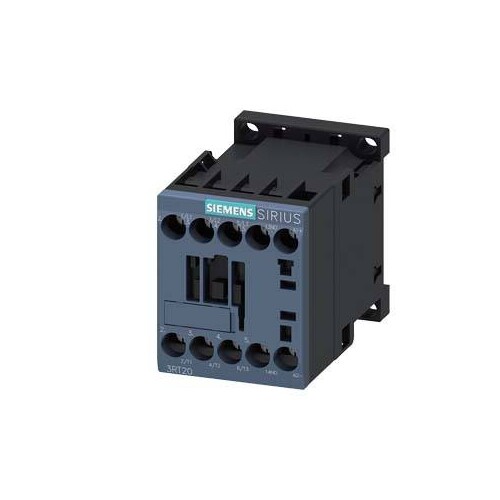

3RT2017-1JB41 Siemens Koppelschütz, AC 3, 12 A/5,5 kW/400V, 3 polig, DC 24V, 1

28022079
5177327
1 Stk
4011209846098
DE
85364900
3RT2017-1JB41
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, DC 24 V, 0,7-1,25* US, mit integrierter Diode, Hilfskontakte: 1 S, Schraubanschluss, Baugröße: S00, geeignet für SPS-Ausgänge, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Das Siemens Koppelschütz 3RT2017-1JB41 ist ein zuverlässiges Leistungsschütz der Baugröße S00, das für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Betriebsstrom von 12 A bei AC-3 eignet sich dieses Schütz ideal für Motorsteuerungen und Hilfsschaltungen. Es verfügt über drei Hauptkontakte und einen Hilfskontakt, sowie eine Steuerspeisespannung von 24 V DC. Die IP20 Schutzart gewährleistet eine sichere Nutzung in geeigneten Umgebungen. Das kompakte Design (58 mm hoch, 45 mm breit, 73 mm tief) und die Schraubanschlüsse ermöglichen eine einfache Installation und Verdrahtung. Der SIRIUS Systembaukasten bietet zudem eine Vielzahl an Kombinationsmöglichkeiten mit anderen Komponenten, um maßgeschneiderte Lösungen zu schaffen.

Produktinfos

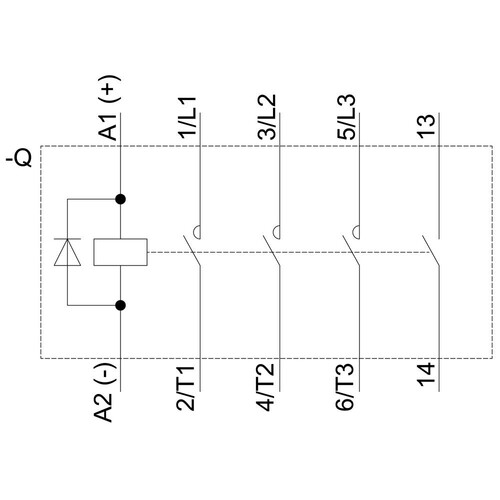

Baugröße des Schützes: S00
Anzahl der Hauptkontakte: 3
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungssteuerspeisespannung: 24 V DC
Betriebsstrom bei AC-3 (400 V): 12 A
Betriebsleistung bei AC-3 (400 V): 5,5 kW
Betriebsstrom bei AC-4 (400 V): 8,5 A
Maximale Spannung für sichere Trennung: 400 V
Schutzart: IP20
Umgebungstemperatur während Betrieb: -25 ... +60 °C

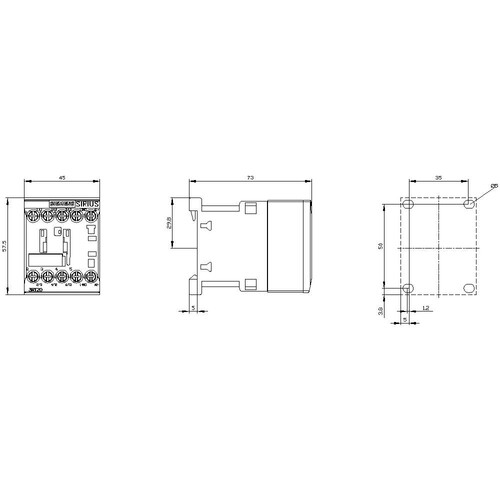

Höhe: 58 mm
Breite: 45 mm
Tiefe: 73 mm
Anschlüsse: Schraubanschluss
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 1
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12|24 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 5.516241
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 8.5 A
Geeignet für Reiheneinbau: Ja
Weitere Details
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
