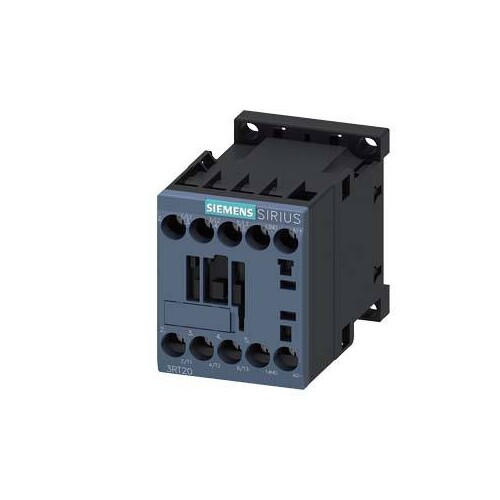

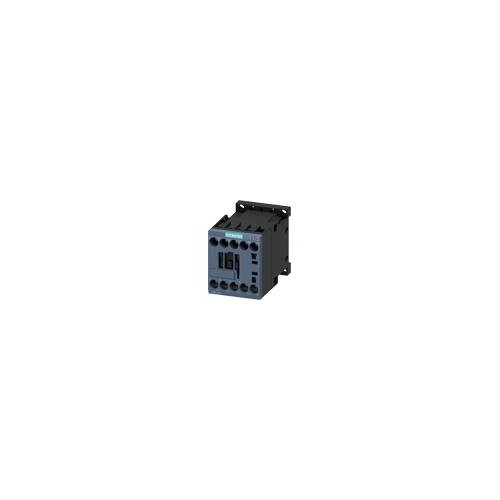

3RT2017-1HB41 Siemens Koppelschütz, AC 3, 12 A/5,5 kW/400V, 3 polig, DC 24V, 1

28786227
5177325
1 Stk
4011209785014
DE
85364900
3RT2017-1HB41
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, DC 24 V, 0,7-1,25* US, Hilfskontakte: 1 S, Schraubanschluss, Baugröße: S00, geeignet für SPS-Ausgänge, nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Koppelschütz 3RT2017-1HB41 ist ein leistungsstarker Leistungsschütz der Baugröße S00, der für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer Nennleistung von 5,5 kW bei 400 V und einem maximalen Betriebsstrom von 12 A im AC-3-Betrieb bietet dieser Schütz zuverlässige Leistung und hohe Kontaktzuverlässigkeit. Die Steuerung erfolgt über eine DC-Steuerspeisespannung von 24 V, was ihn ideal für die direkte Ansteuerung von Motoren und Steuerstromkreisen macht. Der Schütz ist für Reiheneinbau geeignet und ermöglicht eine einfache Montage dank Schraubanschlüssen. Mit einer mechanischen Lebensdauer von bis zu 30 Millionen Schaltspielen und einer hohen Stoßspannungsfestigkeit von 6 kV ist dieser Koppelschütz sowohl robust als auch langlebig. Zudem erfüllt er die Schutzart IP20, was ihn für den Einsatz in geschützten Umgebungen geeignet macht.

Produktinfos

Baugröße des Schützes: S00

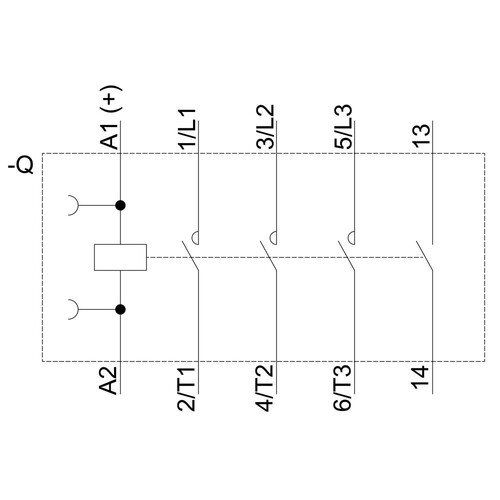

Anzahl der Hauptkontakte: 3
Anzahl der Hilfskontakte: 1
Betriebsart: AC-3
Bemessungsbetriebsstrom bei AC-3 (400 V): 12 A
Bemessungsbetriebsleistung bei AC-3 (400 V): 5,5 kW
Betriebsart: AC-4
Bemessungsbetriebsstrom bei AC-4 (400 V): 8,5 A
Bemessungssteuerspeisespannung: 24 V DC
Spannungsart zur Betätigung: DC
Verlustleistung bei warmem Betriebszustand: 3,6 W
Isolationsspannung Hauptstromkreis: 690 V
Stoßspannungsfestigkeit Hauptstromkreis: 6 kV
Mechanische Lebensdauer: 30.000.000 Schaltspiele
Umgebungstemperatur während Betrieb: -25 ... +60 °C

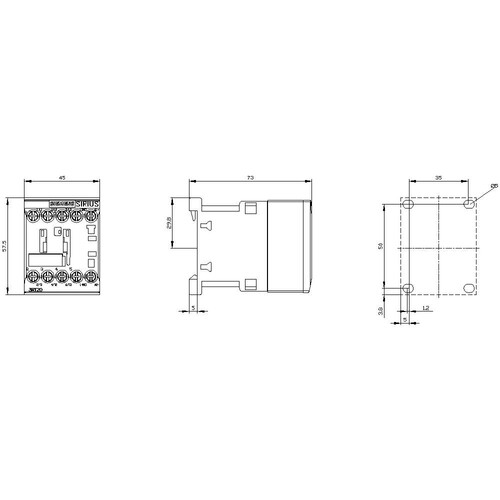

Höhe: 58 mm
Breite: 45 mm
Tiefe: 73 mm
Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 1
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12|24 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 5.516241
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 8.5 A
Geeignet für Reiheneinbau: Ja
Weitere Details
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
