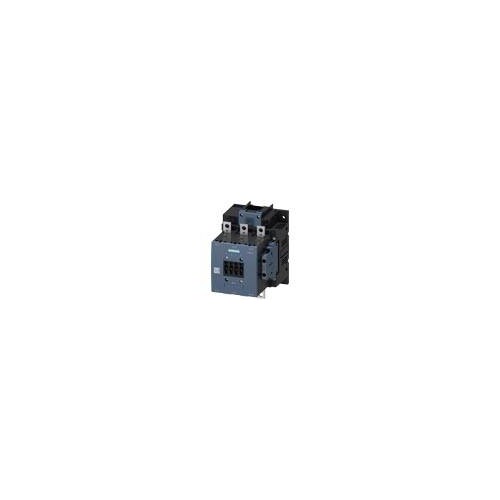

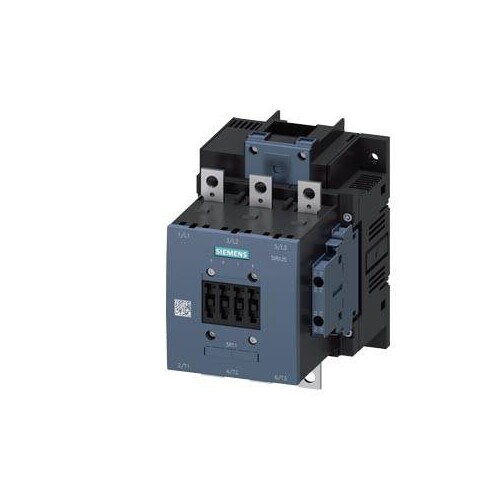

3RT1056-6AP36 SIEMENS SCHÜTZ 90KW/400V AC3

02105301
2434324
1 Stk
4011209507531
DE
85364900
3RT1056-6AP36
beantwortete(n) Fragen weitere Varianten

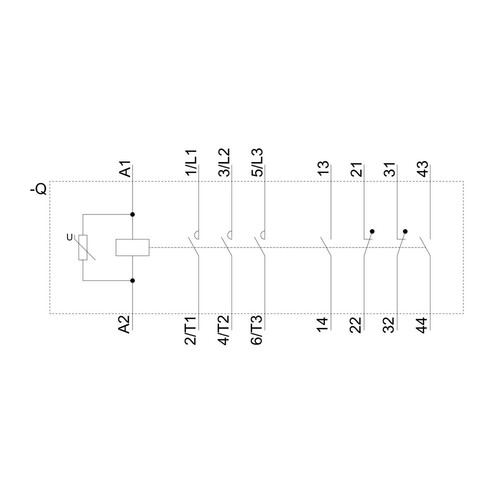

Leistungsschütz, AC-3e/AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / DC Uc: 220-240 V 3-polig, Hilfskontakte 2 S + 2 Ö Antrieb: konventionell Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren.Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschütz 3RT1056-6AP36 ist ein hochleistungsfähiges Gerät, das für den Betrieb von Motoren in industriellen Anwendungen konzipiert ist. Mit einer Nennleistung von 90 kW bei 400 V und einem Nennstrom von 185 A bei AC-3 bietet dieser Schütz eine zuverlässige Schaltlösung. Er verfügt über 3 Hauptkontakte (Schließer) und ist für den Betrieb mit einer Steuerspeisespannung von 220 bis 240 V geeignet. Die robuste Bauweise mit einer Schutzart von IP00 und die Möglichkeit zur Schraubmontage machen ihn ideal für verschiedene Installationen. Der Schütz ist Teil des SIRIUS Systembaukastens und bietet hohe Kontaktzuverlässigkeit sowie eine lange Lebensdauer von bis zu 10 Millionen Schaltzyklen. Er ist sowohl für AC- als auch DC-Betrieb ausgelegt und bietet eine Vielzahl von Anschlussmöglichkeiten.

Produktinfos

Nennleistung bei AC-3: 90 kW
Nennspannung: 400 V
Anzahl der Pole: 3
Anzahl der Schließer (Hauptkontakte): 3
Anzahl der Öffner (Hauptkontakte): 0
Nennbetriebsstrom bei AC-3: 185 A
Nennbetriebsstrom bei AC-4: 160 A
Steuerspeisespannung AC: 220 ... 240 V
Steuerspeisespannung DC: 220 ... 240 V
Betriebsart: AC/DC
Betriebsfrequenz (max) bei AC-3: 750 1/h
Betriebsfrequenz (max) bei AC-1: 800 1/h
Betriebsfrequenz (max) bei AC-4: 130 1/h

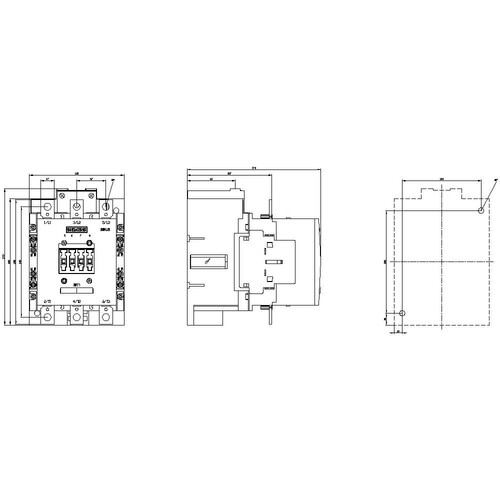

Höhe: 172 mm
Breite: 120 mm
Tiefe: 170 mm
Schutzart (IP): IP00
Montageart: Schraubbefestigung
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 90 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 90 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 90
Bemessungssteuerspeisespannung AC 50 Hz: 220|240 V
Bemessungssteuerspeisespannung DC: 220|240 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 185|240 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 160 A
Geeignet für Reiheneinbau: 1|240
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 220|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 215|240 A
