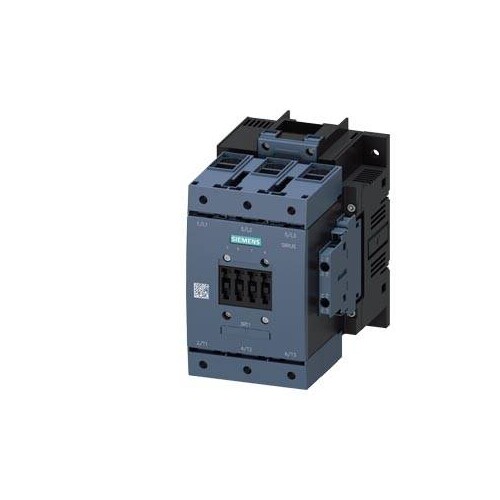

3RT1054-1AD36 Siemens Schütz 55kW/400V/AC 3 AC/DC Betätigung UC 42 4

24000509
3853181
1 Stk
4011209506930
DE
85364900
3RT1054-1AD36
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, AC-3e/AC-3 115 A, 55 kW / 400 V, AC (50-60 Hz) / DC Uc: 42-48 V 3-polig, Hilfskontakte 2 S + 2 Ö Antrieb: konventionell Hauptstr.: Rahmenklemme Steuer- und Hilfstromkreis: Schraubanschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren.Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Das Siemens SIRIUS Leistungsschütz 3RT1054-1AD36 ist für den Einsatz in industriellen Anwendungen konzipiert und bietet eine hohe Leistung von 55 kW bei 400 V. Mit einer kompakten Baugröße (S6) und einer Vielzahl an Anschlussmöglichkeiten ist es ideal für Motorsteuerungen geeignet. Das Schütz verfügt über drei Hauptkontakte und zwei Hilfskontakte, die eine zuverlässige Schaltung gewährleisten. Es kann sowohl mit Wechsel- als auch mit Gleichstrom betrieben werden, wobei die Steuerspeisespannung im Bereich von 42 bis 48 V liegt. Dank der robusten Bauweise und der hohen mechanischen Lebensdauer von bis zu 10 Millionen Schaltspielen ist das Gerät besonders langlebig. Die Schutzart IP20 sorgt für einen sicheren Betrieb in geschützten Umgebungen. Mit einem Betriebstemperaturbereich von -25 bis +60 °C ist es vielseitig einsetzbar und eignet sich für verschiedene industrielle Anwendungen.

Produktinfos

Betriebsleistung bei AC-3: 55 kW
Betriebsleistung bei AC-4: 55 kW
Betriebsspannung: 400 V
Steuerspeisespannung AC (50/60 Hz): 42-48 V
Steuerspeisespannung DC: 42-48 V

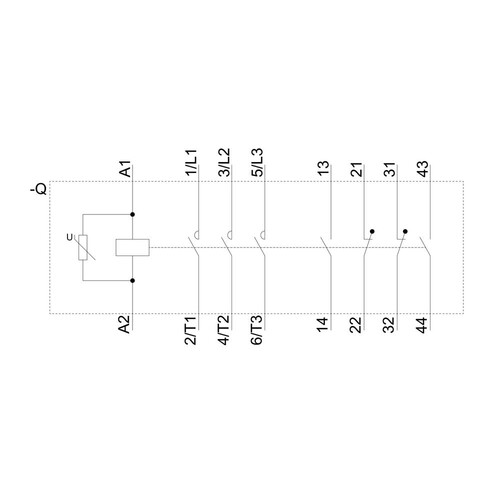

Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 2
Anzahl der Hilfskontakte (Öffner): 2
Betriebsstrom bei AC-3 (400 V): 115 A
Betriebsstrom bei AC-4 (400 V): 97 A
Polzahl Hauptstromkreis: 3
Baugröße des Schützes: S6

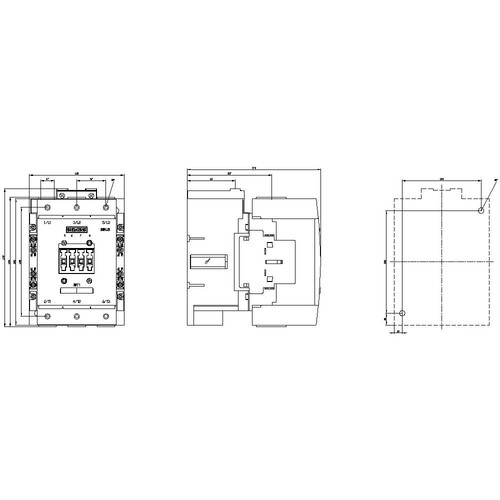

Höhe: 172 mm
Breite: 120 mm
Tiefe: 170 mm
Schutzart (IP): IP20
Umgebungstemperatur (Betrieb): -25 ... +60 °C
Umgebungstemperatur (Lagerung): -55 ... +80 °C
Mechanische Lebensdauer: 10.000.000 Schaltspiele
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 55 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 55 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 55
Bemessungssteuerspeisespannung AC 50 Hz: 42|48 V
Bemessungssteuerspeisespannung DC: 42|48 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 115|48 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 97 A
Geeignet für Reiheneinbau: 1|48
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 42|48 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 160|48 A
Anschlussart Hauptstromkreis: Rahmenklemme
