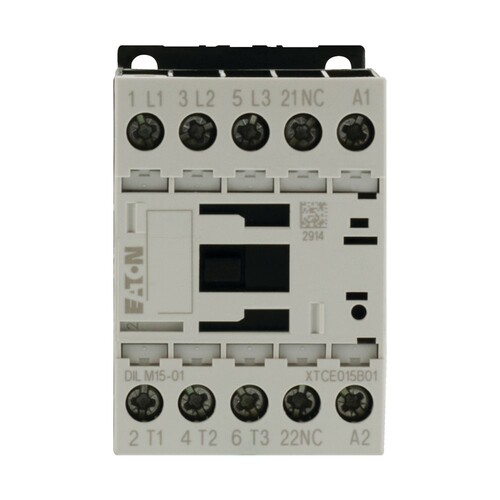

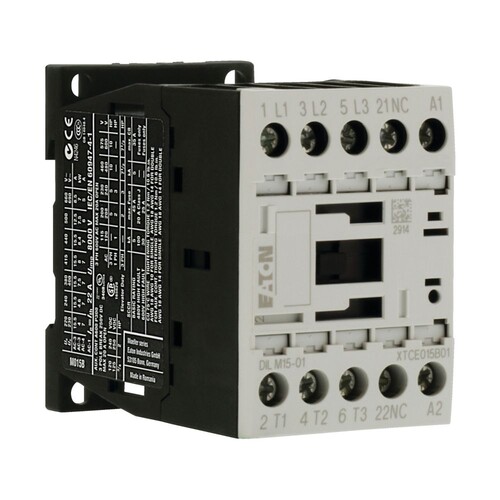

290093 EATON DILM15-01 Schütz 7,5kW 15,5A 230VAC 1Ö HK

02110649
1435971
1 Stk
4015082900939
RO
8536490099
weitere Infos weitere Infos ausblenden
Eaton
290093
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das EATON DILM15-01 Schütz ist ein hochleistungsfähiges Leistungsschütz, das speziell für Motoranwendungen bis zu 7,5 kW ausgelegt ist. Mit einem Bemessungsbetriebsstrom von 15,5 A bei 400 V AC-3 und einer kompakten Bauweise ist es ideal für den Einsatz in industriellen Steuerungen. Das Schütz verfügt über 3 Hauptkontakte, die als Schließer fungieren, und bietet eine Bemessungssteuerspeisespannung von 230 V bei 50 Hz. Es ist nicht für Reiheneinbau geeignet und bietet eine zuverlässige Lösung für nicht induktive oder schwach induktive Lasten. Die integrierte Varistor-Schutzbeschaltung sorgt für zusätzliche Sicherheit und Langlebigkeit im Betrieb. EATON steht für Qualität und Zuverlässigkeit in der Automatisierungstechnik.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3 bei 400 V: 15,5 A
Bemessungsbetriebsleistung bei AC-3 bei 400 V: 7,5 kW
Bemessungsbetriebsstrom AC-4 bei 400 V: 7 A
Bemessungsbetriebsleistung bei AC-4 bei 400 V: 3 kW
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Spannungsart zur Betätigung: AC
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02110642
Preisanzeige nur nach Anmeldung
02110635
Preisanzeige nur nach Anmeldung
02110432
Preisanzeige nur nach Anmeldung
02110628
Preisanzeige nur nach Anmeldung
02110614
Preisanzeige nur nach Anmeldung
02035553
Preisanzeige nur nach Anmeldung
02110621
Preisanzeige nur nach Anmeldung
02034734
Preisanzeige nur nach Anmeldung
02034748
Preisanzeige nur nach Anmeldung
02035546
Preisanzeige nur nach Anmeldung
02110782
Preisanzeige nur nach Anmeldung
02110418
Preisanzeige nur nach Anmeldung
02110684
Preisanzeige nur nach Anmeldung
02035539
Preisanzeige nur nach Anmeldung
01166102
Preisanzeige nur nach Anmeldung
02110663
Preisanzeige nur nach Anmeldung
02202685
Preisanzeige nur nach Anmeldung
02110677
Preisanzeige nur nach Anmeldung
02035560
Preisanzeige nur nach Anmeldung
02034916
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 15.5 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
