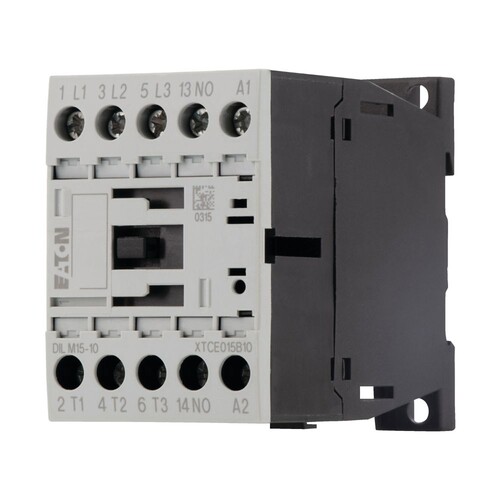

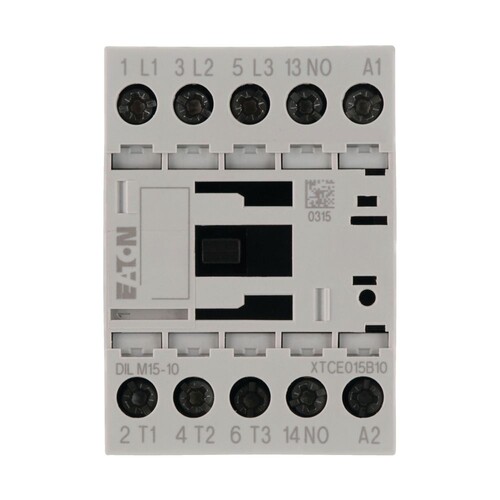

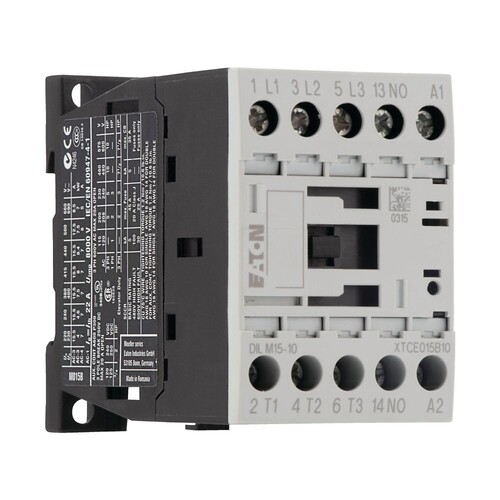

290058 EATON DILM15-10 Schütz 7,5kW 15,5A 230VAC 1S HK

02110642
1435997
1 Stk
4015082900588
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A
Anmerkungen zur LIMMERT-KI

Der EATON DILM15-10 Schütz ist ein leistungsstarker Schalter, der für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem maximalen Betriebsstrom von 15,5 A ist dieser Schütz ideal für den Betrieb von Motoren geeignet. Der DILM15-10 verfügt über 3 Hauptkontakte, die als Schließer fungieren, und ist für die Verwendung mit einer Steuerspannung von 230 V AC ausgelegt. Die robuste Konstruktion und die Möglichkeit zur Verwendung mit Schraubklemmen machen ihn zu einer zuverlässigen Wahl für anspruchsvolle Anwendungen. Zudem ist der Schütz nicht für den Reiheneinbau geeignet und bietet eine hohe Flexibilität in der Installation. Der DILM15-10 ist eine ausgezeichnete Wahl für die Steuerung von nicht induktiven Lasten und Käfigläufermotoren.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3 (400 V): 15,5 A
Bemessungsbetriebsleistung AC-3 (400 V): 7,5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Bemessungssteuerspeisespannung DC: 0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom AC-4 (400 V): 7 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 15.5 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
