  6. 290054 Eaton DILM15-10(42V50HZ,48V60HZ) Leist.-Schütz, 7,5kW/400V, AC-betätigt

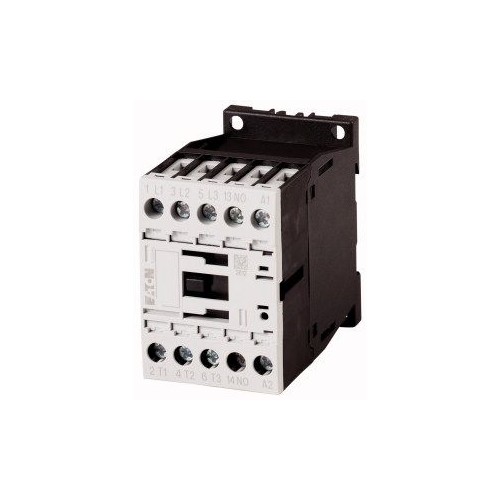

290054 Eaton DILM15-10(42V50HZ,48V60HZ) Leist.-Schütz, 7,5kW/400V, AC-betätigt

21468035
4880443
1 Stk
4015082900540
RO
8536490099
weitere Infos weitere Infos ausblenden
Eaton
290054
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, NAC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens, AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, reversieren, tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3 Pole, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith= 18 A
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Eaton DILM15-10 Leistungsschütz ist eine zuverlässige Lösung für die Steuerung von Motoren bis zu 7,5 kW bei einer Betriebsspannung von 400 V. Mit einer Nennstromstärke von 15,5 A im AC-3-Betrieb und 7 A im AC-4-Betrieb ist dieser Schütz für anspruchsvolle Anwendungen geeignet. Er verfügt über drei Hauptkontakte, die als Schließer fungieren, und einen Hilfskontakt als Schließer. Die Betätigung erfolgt über eine Bemessungssteuerspeisespannung von 42 V bei 50 Hz. Der DILM15-10 ist nicht für den Reiheneinbau geeignet, bietet jedoch eine hohe Zuverlässigkeit und Effizienz für industrielle Anwendungen. Ideal für den Einsatz in nicht induktiven Lasten, Widerstandsöfen und Käfigläufermotoren, erfüllt er die Anforderungen der Gebrauchskategorie AC-1 und AC-4.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 15,5 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 A
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 50 Hz: 42 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02066164
Preisanzeige nur nach Anmeldung
02110544
Preisanzeige nur nach Anmeldung
21265882
Preisanzeige nur nach Anmeldung
21450640
Preisanzeige nur nach Anmeldung
02110432
Preisanzeige nur nach Anmeldung
02110551
Preisanzeige nur nach Anmeldung
02034510
Preisanzeige nur nach Anmeldung
02280448
Preisanzeige nur nach Anmeldung
21427239
Preisanzeige nur nach Anmeldung
02202622
Preisanzeige nur nach Anmeldung
25835118
Preisanzeige nur nach Anmeldung
20331535
Preisanzeige nur nach Anmeldung
20298411
Preisanzeige nur nach Anmeldung
25835125
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 42|42 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 15.5 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 48|48 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
