  6. 290047 Eaton DILM15-10(240V50HZ) Leist.-Schütz, 7,5kW/400V, AC-betätigt

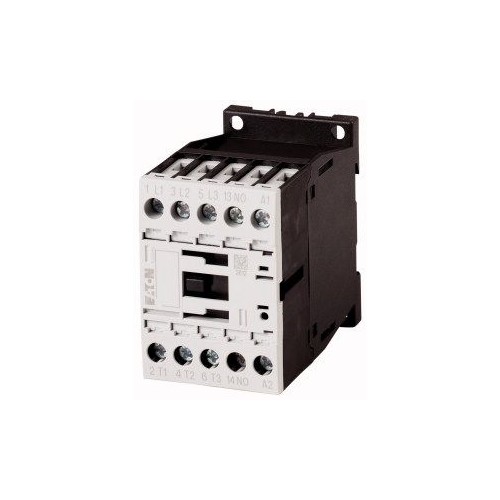

290047 Eaton DILM15-10(240V50HZ) Leist.-Schütz, 7,5kW/400V, AC-betätigt

21468007
4224991
1 Stk
4015082900472
RO
8536490099
weitere Infos weitere Infos ausblenden
Eaton
290047
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Eaton DILM15-10 (240V 50HZ) Leistungsschütz ist für den Einsatz in industriellen Anwendungen konzipiert und eignet sich ideal zur Steuerung von Motoren bis zu 7,5 kW bei 400 V. Mit einem Bemessungsbetriebsstrom von 15,5 A bei AC-3 und einer robusten Bauweise mit 3 Hauptkontakten bietet es zuverlässige Leistung und Sicherheit. Das Schütz ist für den Anschluss an 240 V AC ausgelegt und verfügt über 1 Hilfskontakt als Schließer. Es ist nicht für den Reiheneinbau geeignet, was die Installation in bestimmten Anwendungen vereinfacht. Die Verwendung von Schraubklemmen ermöglicht eine einfache und sichere Verdrahtung. Das DILM15-10 ist eine ausgezeichnete Wahl für Anwendungen, die eine hohe Leistung und Zuverlässigkeit erfordern.

Produktinfos

Bemessungsbetriebsleistung bei AC-3: 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 15,5 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3 kW
Anzahl der Pole: 3
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 240 V
Spannungsart zur Betätigung: AC
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

21262928
Preisanzeige nur nach Anmeldung
02280154
Preisanzeige nur nach Anmeldung
02110467
Preisanzeige nur nach Anmeldung
21262942
Preisanzeige nur nach Anmeldung
21262935
Preisanzeige nur nach Anmeldung
02034923
Preisanzeige nur nach Anmeldung
21262914
Preisanzeige nur nach Anmeldung
21451431
Preisanzeige nur nach Anmeldung
21451095
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 240|240 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 15.5 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
