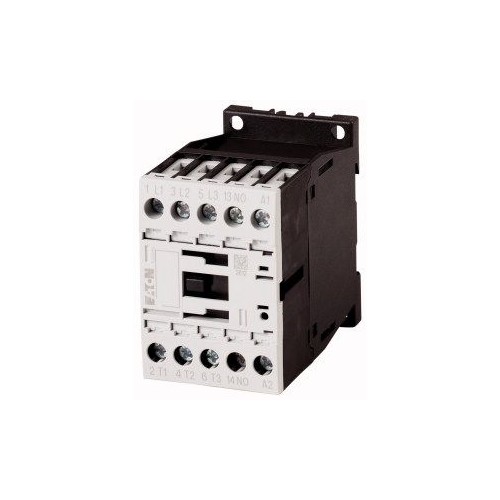

290045 Eaton DILM15-10(24V50HZ) Leistungsschütz 7,5KW 400V AC-betätigt

20083826
4880441
1 Stk
4015082900458
RO
8536490099
weitere Infos weitere Infos ausblenden
Eaton
290045
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Eaton DILM15-10 (24V50HZ) Leistungsschütz ist eine hochleistungsfähige Lösung für Motorsteuerungen mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V AC. Mit 3 Polen und einer Gebrauchskategorie von AC-1, NAC-3 und AC-4 ist es ideal für den Einsatz mit Käfigläufermotoren. Der Bemessungsbetriebsstrom beträgt 15,5 A bei AC-3 und 7 A bei AC-4. Das Relais verfügt über 3 Hauptkontakte als Schließer und 1 Hilfskontakt als Schließer. Die Steuerung erfolgt über eine Bemessungssteuerspeisespannung von 24 V AC bei 50 Hz. Dieses Gerät ist nicht für den Reiheneinbau geeignet und bietet eine zuverlässige Lösung für industrielle Anwendungen.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Anzahl der Pole: 3
Gebrauchskategorie: AC-1, NAC-3, AC-4
Bemessungsbetriebsleistung bei AC-3 (400 V): 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-3 (400 V): 15,5 A
Bemessungsbetriebsstrom Ie bei AC-4 (400 V): 7 A
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02280252
Preisanzeige nur nach Anmeldung
02206745
Preisanzeige nur nach Anmeldung
26082358
Preisanzeige nur nach Anmeldung
20097994
Preisanzeige nur nach Anmeldung
02025228
Preisanzeige nur nach Anmeldung
02280182
Preisanzeige nur nach Anmeldung
01327144
Preisanzeige nur nach Anmeldung
02110677
Preisanzeige nur nach Anmeldung
21451018
Preisanzeige nur nach Anmeldung
02034944
Preisanzeige nur nach Anmeldung
01045458
Preisanzeige nur nach Anmeldung
02110775
Preisanzeige nur nach Anmeldung
20257580
Preisanzeige nur nach Anmeldung
21449786
Preisanzeige nur nach Anmeldung
02034916
Preisanzeige nur nach Anmeldung
02206759
Preisanzeige nur nach Anmeldung
20043191
Preisanzeige nur nach Anmeldung
02224259
Preisanzeige nur nach Anmeldung
02224385
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 15.5 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
