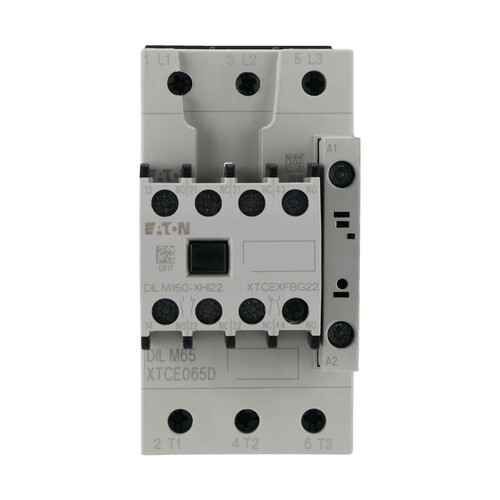

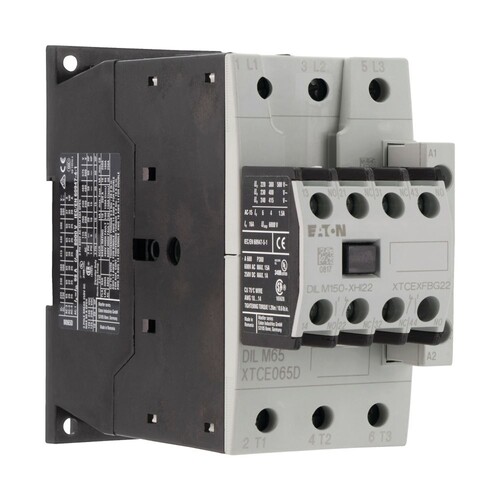

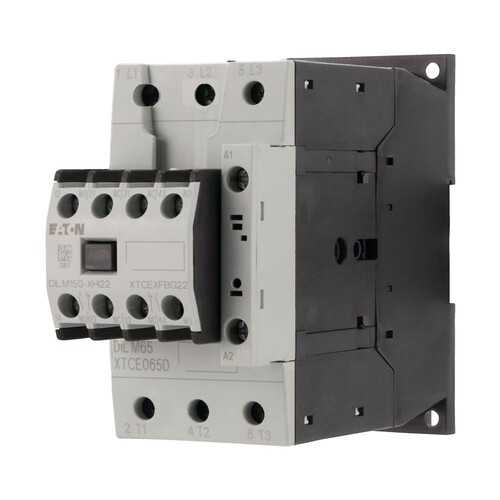

277940 Eaton DILM65-22(RDC24) Schütz 30kW

20135059
4813592
1 Stk
4015082779405
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 65 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM65-22(RDC24) Schütz ist ein leistungsstarkes Gerät für den Einsatz in industriellen Anwendungen und Motorsteuerungen. Mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V AC-3 und einem maximalen Betriebsstrom von 65 A ist er ideal für die Steuerung von Käfigläufermotoren. Der Schütz verfügt über 3 Hauptkontakte als Schließer und 2 Hilfskontakte, die eine zuverlässige Schaltung ermöglichen. Die Bemessungssteuerspeisespannung beträgt 24 V DC, was ihn für verschiedene Steuerungsanwendungen geeignet macht. Dank seiner robusten Bauweise und der Möglichkeit, in anspruchsvollen Umgebungen eingesetzt zu werden, ist der DILM65-22(RDC24) eine ausgezeichnete Wahl für professionelle Anwendungen. Zudem ist er nicht für den Reiheneinbau geeignet, was bei der Planung berücksichtigt werden sollte.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 30 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 65 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 25 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 12 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungssteuerspeisespannung DC: 24 V
Spannungsart zur Betätigung: DC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 30 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 12| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 0|0 V
Bemessungssteuerspeisespannung DC: 24|27 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 65 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 25| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 98 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 55
Höhe: 115
Tiefe: 147
