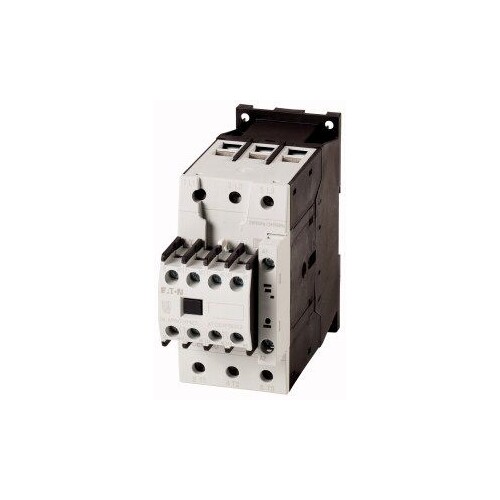

277934 Eaton DILM65-22(230V50/60HZ) Leist.-Schütz, 30kW/400V, AC-betätigt

21453650
2435108
1 Stk
4015082779344
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 65 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM65-22 ist ein leistungsstarker Leistungsschütz, der speziell für den Einsatz in industriellen Motorsteuerungen entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V ist er ideal für die Steuerung von Käfigläufermotoren in verschiedenen Anwendungen. Der Schütz bietet einen Bemessungsbetriebsstrom von 65 A bei AC-3 und 25 A bei AC-4, was ihn zu einer zuverlässigen Wahl für anspruchsvolle Anwendungen macht. Die drei Hauptkontakte als Schließer und zwei Hilfskontakte bieten zusätzliche Flexibilität und Steuerungsmöglichkeiten. Mit einer Bemessungssteuerspeisespannung von 230 V bei AC 50 Hz ist dieser Schütz einfach zu integrieren. Zudem ist er nicht für den Reiheneinbau geeignet, was ihn zu einer robusten Lösung für stationäre Anwendungen macht. Vertrauen Sie auf die Qualität von Eaton für Ihre industriellen Anforderungen.

Produktinfos

Bemessungsbetriebsleistung bei AC-3: 30 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 65 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 25 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 12 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 30 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 12| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 65 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 25| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 230|230 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 98 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 55
Höhe: 115
Tiefe: 147
