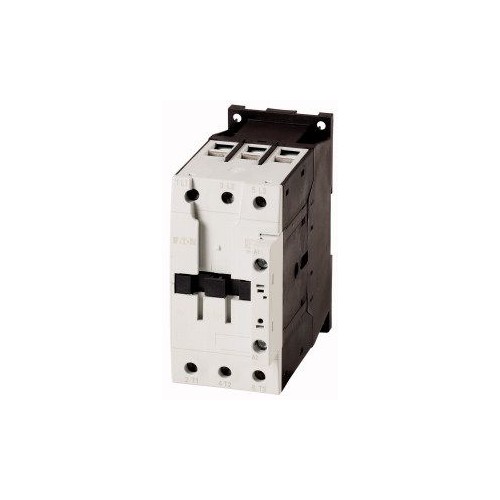

277911 Eaton DILM65(RDC240) Leist.-Schütz, 30kW/400V, DC-betätigt

21453636
4229574
1 Stk
4015082779115
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 65 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM65(RDC240) Leistungsschütz ist ein hochleistungsfähiges Gerät, das speziell für den Einsatz in Motorsteuerungen entwickelt wurde. Mit einer Nennleistung von 30 kW bei 400 V und einem Bemessungsstrom von 65 A eignet sich dieser Schütz ideal für den Betrieb von Käfigläufermotoren. Der DILM65 ist mit 3 Hauptkontakten ausgestattet, die als Schließer fungieren, während er keine Öffnerkontakte aufweist. Die Betätigung erfolgt über eine DC-Spannung von 200 bis 240 V. Der Schütz ist nicht für den Reiheneinbau geeignet, jedoch bietet er eine zuverlässige Lösung für Anwendungen in der Industrie, insbesondere in der Automatisierungstechnik. Mit einer kompakten Bauweise und robuster Leistung ist der DILM65(RDC240) die optimale Wahl für anspruchsvolle Anwendungen.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3 bei 400 V: 65 A
Bemessungsbetriebsleistung bei AC-3 bei 400 V: 30 kW
Bemessungsbetriebsstrom AC-4 bei 400 V: 25 A
Bemessungsbetriebsleistung bei AC-4 bei 400 V: 12 kW
Spannungsart zur Betätigung: DC
Bemessungssteuerspeisespannung DC: 200-240 V
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 30 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 12| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 0|0 V
Bemessungssteuerspeisespannung DC: 200|240 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 65 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 25| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 98 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 55
Höhe: 115
Tiefe: 132.1
