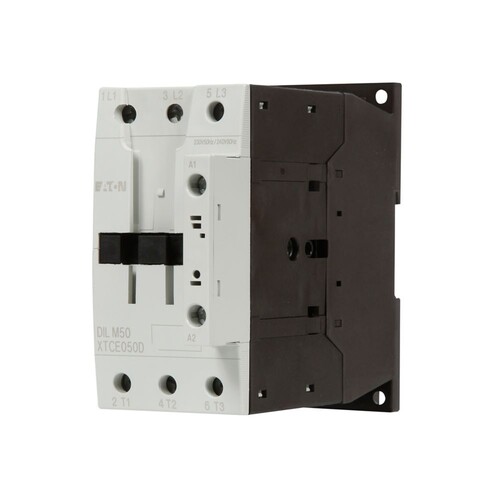

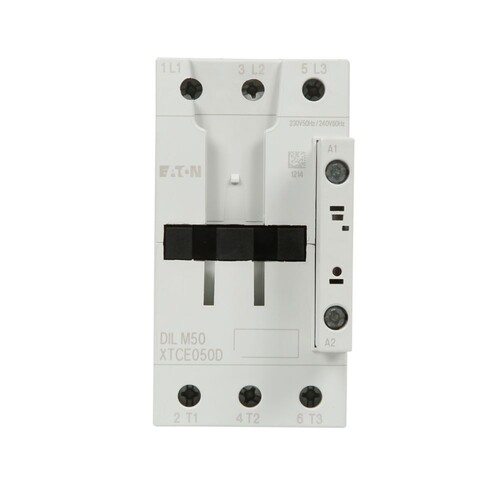

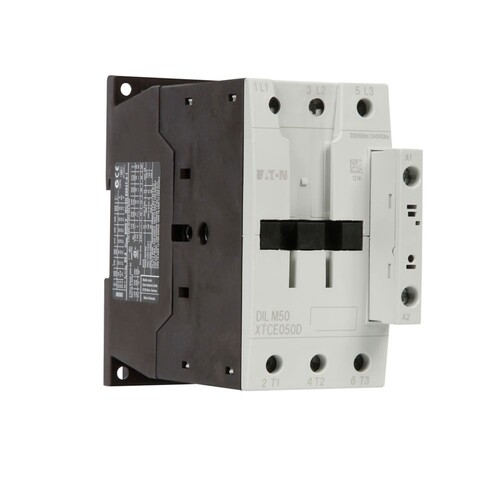

277830 EATON DILM50 Schütz 22kW 50A 230VAC

02110705
2435038
1 Stk
4015082778309
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Das EATON DILM50 Schütz bietet eine zuverlässige Lösung für die Steuerung von Motoren mit einer Bemessungsbetriebsleistung von bis zu 22 kW bei 400 V. Mit einem maximalen Bemessungsstrom von 50 A im AC-3-Betrieb ist dieses 3-polige Schütz ideal für den Einsatz in industriellen Anwendungen. Es unterstützt eine Bemessungssteuerspeisespannung von 230 V bei 50 Hz und ist für den Betrieb mit Wechselstrom ausgelegt. Die integrierte Schutzbeschaltung sorgt für zusätzliche Sicherheit und Zuverlässigkeit. Das DILM50 ist nicht für den Reiheneinbau geeignet und bietet somit eine kompakte Lösung für die Steuerung von nicht induktiven Lasten und Käfigläufermotoren. Vertrauen Sie auf die Qualität von EATON für Ihre elektrischen Steuerungsbedürfnisse.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 50 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 10 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 21 A
Anzahl der Pole: 3
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 10| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 50 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 21| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 80 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 55
Höhe: 115
Tiefe: 132.1
