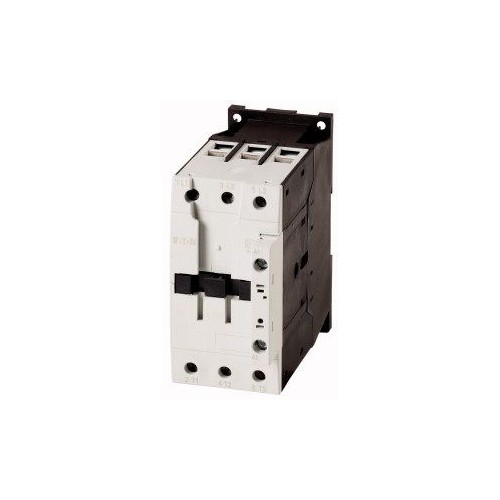

277753 Eaton DILM40(24V50HZ) Leist.-Schütz,18,5kW/400V, AC-betätigt

21453104
2434985
1 Stk
4015082777531
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 40 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM40 (24V50HZ) ist ein leistungsstarker Leistungsschütz, der für den Einsatz in industriellen Anwendungen konzipiert ist. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V ist er ideal für den Betrieb von Motoren und anderen elektrischen Geräten. Der Schütz bietet eine hohe Zuverlässigkeit mit einem Bemessungsbetriebsstrom von 40 A in der AC-3 Kategorie und 18 A in der AC-4 Kategorie. Mit 3 Hauptkontakten als Schließer und der Verwendung von Schraubklemmen ist er einfach zu installieren und zu bedienen. Der DILM40 ist auch für den Einsatz mit Motoren der Effizienzklasse IE3 geeignet. Seine kompakte Bauweise macht ihn zu einer ausgezeichneten Wahl für Anwendungen, die Platzersparnis erfordern.

Produktinfos

Betätigungsspannung: 24 V AC, 50 Hz
Bemessungsbetriebsleistung bei AC-3, 400 V: 18,5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 40 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 18 A
Anzahl der Pole: 3
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Gebrauchskategorie: AC-1, AC-3, AC-4
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 18.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 9| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 40 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 18| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 60 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 55
Höhe: 115
Tiefe: 132.1
