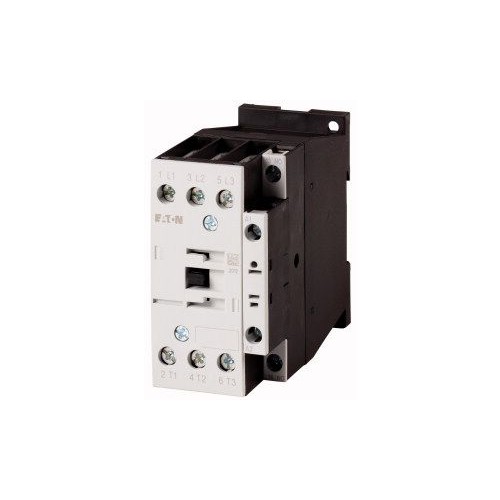

277248 EATON DILM32-10(48V50HZ) Leist.-schütz 15kW/400V AC-betätigt

20814696
2434942
1 Stk
4015082772482
RO
8536490099
weitere Infos weitere Infos ausblenden
Eaton
277248
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, NAC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens, AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, reversieren, tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3 Pole, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der EATON DILM32-10 ist ein hochleistungsfähiges Leistungsschütz, das speziell für den Einsatz in Motoranwendungen konzipiert ist. Mit einer Nennleistung von 15 kW bei 400 V ist es ideal für den Betrieb von Käfigläufermotoren geeignet. Das Schütz verfügt über 3 Hauptkontakte, die als Schließer fungieren, und ist für einen Bemessungsstrom von 32 A bei AC-3 ausgelegt. Die Steuerung erfolgt über eine Bemessungssteuerspeisespannung von 48 V bei 50 Hz. Zusätzlich bietet das DILM32-10 einen Bemessungsstrom von 15 A bei AC-4, was es zu einer vielseitigen Lösung für verschiedene industrielle Anwendungen macht. Mit einer robusten Bauweise und der Fähigkeit, auch Motoren der Effizienzklasse IE3 zu steuern, ist dieses Produkt eine zuverlässige Wahl für moderne Automatisierungslösungen.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3 (380/400V): 32 A
Bemessungsbetriebsleistung bei AC-3 (400 V): 15 kW
Bemessungsbetriebsstrom AC-4 (400 V): 15 A
Bemessungsbetriebsleistung bei AC-4 (400 V): 7 kW
Bemessungssteuerspeisespannung AC 50 Hz: 48 V
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02110432
Preisanzeige nur nach Anmeldung
02110418
Preisanzeige nur nach Anmeldung
02280189
Preisanzeige nur nach Anmeldung
20257580
Preisanzeige nur nach Anmeldung
02110817
Preisanzeige nur nach Anmeldung
01275211
Preisanzeige nur nach Anmeldung
01274959
Preisanzeige nur nach Anmeldung
01275253
Preisanzeige nur nach Anmeldung
20814661
Preisanzeige nur nach Anmeldung
02016947
Preisanzeige nur nach Anmeldung
02030016
Preisanzeige nur nach Anmeldung
02030009
Preisanzeige nur nach Anmeldung
01326654
Preisanzeige nur nach Anmeldung
02034748
Preisanzeige nur nach Anmeldung
02034405
Preisanzeige nur nach Anmeldung
20814654
Preisanzeige nur nach Anmeldung
02011991
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 7| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 48|48 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 15| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
Anschlussart Hauptstromkreis: Schraubanschluss
