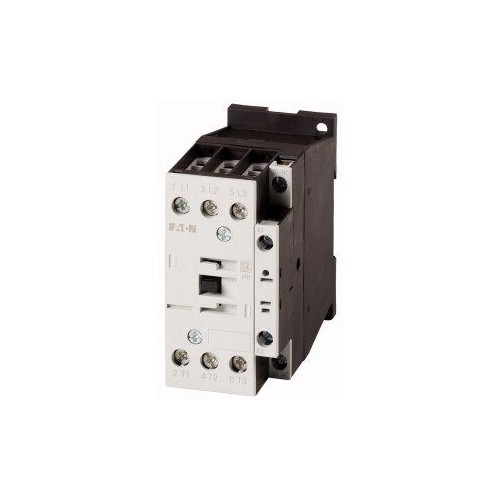

277164 EATON DILM25-01 SCHÜTZ 25A 11KW 3-POLIG 230 VAC 1Ö

02110677
2438721
1 Stk
4015082771645
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der EATON DILM25-01 SCHÜTZ ist ein leistungsstarker 3-poliger Leistungsschalter, der für Motoranwendungen bis zu 25 A und 11 kW bei 400 V ausgelegt ist. Mit einer Bemessungssteuerspeisespannung von 230 V (AC) bietet er zuverlässige Schaltleistungen für nicht oder leicht induktive Lasten. Der Schalter verfügt über drei Hauptkontakte (Schließer) und ist ideal für den Einsatz in industriellen Anwendungen, bei denen Effizienz und Sicherheit von größter Bedeutung sind. Die integrierte Varistor-Schutzbeschaltung sorgt für zusätzliche Sicherheit. Der DILM25-01 ist nicht für den Reiheneinbau geeignet und bietet eine einfache Installation über Schraubklemmen. Er erfüllt die Anforderungen der Gebrauchskategorie AC-1 und AC-4 und ist somit vielseitig einsetzbar.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3: 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungsbetriebsstrom AC-4: 13 A
Bemessungsbetriebsleistung bei AC-4, 400 V: 6 kW
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Bemessungssteuerspeisespannung DC: 0 V
Spannungsart zur Betätigung: AC
Anzahl der Hilfskontakte (Schließer): 0
Anzahl der Hilfskontakte (Öffner): 1
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 6| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 13| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 97
