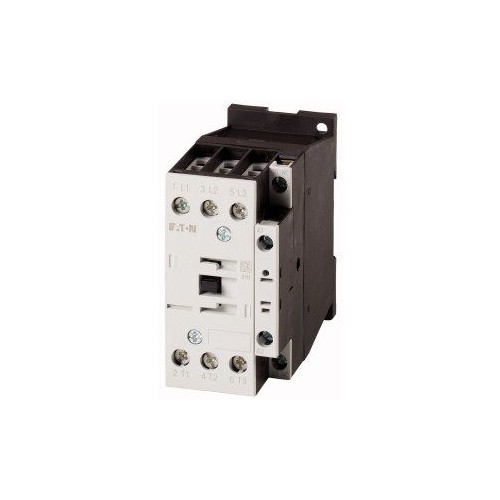

277153 Eaton DILM25-01(240V50HZ) Leist.-Schütz, 11kW/400V, AC-betätigt

21451879
4227926
1 Stk
4015082771539
RO
8536490099
weitere Infos weitere Infos ausblenden
Eaton
277153
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Eaton DILM25-01 ist ein leistungsstarker Leistungsschütz, der speziell für Motoranwendungen konzipiert ist. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V ist er ideal für den Einsatz in industriellen Anwendungen. Der Schütz verfügt über 3 Hauptkontakte und ist für den Betrieb mit einer Bemessungssteuerspeisespannung von 240 V AC bei 50 Hz ausgelegt. Er kann bis zu 25 A bei AC-3 und 13 A bei AC-4 schalten, was ihn zu einer ausgezeichneten Wahl für den sicheren Betrieb von Käfigläufermotoren macht. Die Bauweise mit Schraubklemmen ermöglicht eine einfache Installation, während die Kompatibilität mit der Effizienzklasse IE3 zusätzliche Vorteile bietet. Der DILM25-01 ist nicht für den Reiheneinbau geeignet, bietet jedoch eine zuverlässige Leistung in anspruchsvollen Anwendungen.

Produktinfos

Anwendung: Leistungsschütze für Motoren
Anzahl der Pole: 3
Gebrauchskategorie: AC-1, AC-3, AC-4
Bemessungsbetriebsstrom AC-3 bei 400 V: 25 A
Bemessungsbetriebsstrom AC-4 bei 400 V: 13 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungsbetriebsleistung bei AC-4, 400 V: 6 kW
Bemessungssteuerspeisespannung AC 50 Hz: 240 V
Spannungsart zur Betätigung: AC
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

21451739
Preisanzeige nur nach Anmeldung
21451095
Preisanzeige nur nach Anmeldung
02110558
Preisanzeige nur nach Anmeldung
21451431
Preisanzeige nur nach Anmeldung
02110614
Preisanzeige nur nach Anmeldung
20295695
Preisanzeige nur nach Anmeldung
20005615
Preisanzeige nur nach Anmeldung
02110432
Preisanzeige nur nach Anmeldung
02055972
Preisanzeige nur nach Anmeldung
02034748
Preisanzeige nur nach Anmeldung
02034727
Preisanzeige nur nach Anmeldung
02034734
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 6| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 240|240 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 13| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 97
