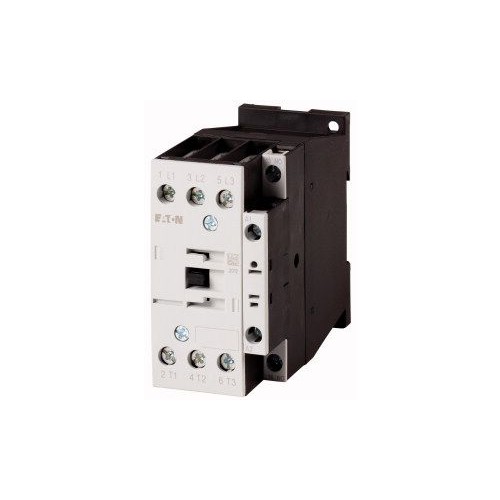

277132 EATON DILM25-10 Schütz 11kW 25A 230VAC 1S HK

02110670
2434885
1 Stk
4015082771324
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der EATON DILM25-10 Schütz ist eine leistungsstarke Lösung für Motoranwendungen mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V. Mit einem Bemessungsstrom von 25 A ist dieser Schütz für den Einsatz in verschiedenen industriellen Anwendungen geeignet. Er verfügt über drei Hauptkontakte, die als Schließer konfiguriert sind, und einen Hilfskontakt als Schließer. Die Betätigung erfolgt über eine Spannung von 230 V AC bei 50 Hz. Der DILM25-10 ist nicht für den Reiheneinbau geeignet, bietet jedoch eine zuverlässige und effiziente Steuerung für Motoren bis zur Effizienzklasse IE3. Die robuste Bauweise und die einfache Installation über Schraubklemmen machen ihn zu einer idealen Wahl für anspruchsvolle Anwendungen.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 13 A
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 6| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 13| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 97
