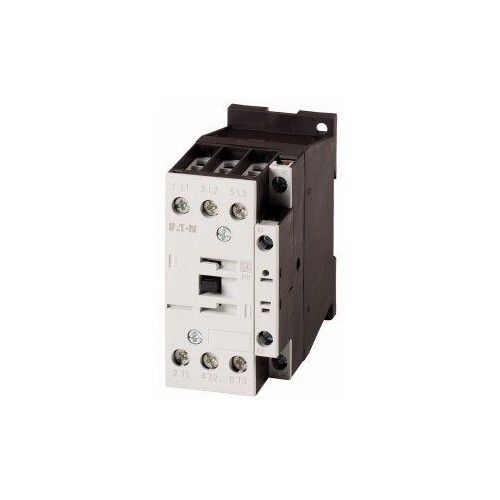

277038 EATON DILM17-01(400V50HZ,440V60HZ Leistungsschütz 7,5kW/400V AC

20181056
2434825
1 Stk
4015082770389
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der EATON DILM17-01 ist ein leistungsstarker Leistungsschütz, ideal für den Einsatz in Motorsteuerungen. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V AC und einem maximalen Betriebsstrom von 18 A bei AC-3, ist dieser Schütz für nicht induktive Lasten und Käfigläufermotoren geeignet. Die 3-polige Bauweise garantiert zuverlässige Schaltvorgänge, während die Verwendung von Schraubklemmen die Installation erleichtert. Darüber hinaus bietet der DILM17-01 eine hohe Flexibilität durch die Möglichkeit, mit verschiedenen Gebrauchskategorien wie AC-1 und AC-4 zu arbeiten. Dieser Schütz ist nicht für den Reiheneinbau geeignet, erfüllt jedoch alle Anforderungen für effiziente Motorsteuerungen und ist kompatibel mit Motoren der Effizienzklasse IE3.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Anzahl der Pole: 3
Gebrauchskategorie: AC-1, AC-3, AC-4
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 10 A
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungssteuerspeisespannung AC 50 Hz: 400 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 4.5| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 400|400 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 10| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 440|440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 97
