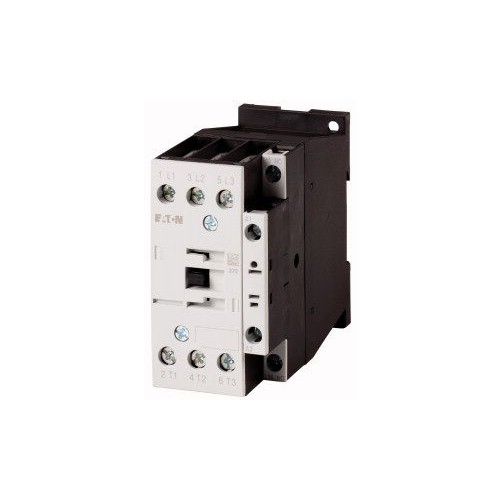

277008 Eaton DILM17-10(24V50/60HZ) Leist.-Schütz, 7,5kW/400V, AC-betätigt

21451501
2434803
1 Stk
4015082770082
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM17-10 ist ein leistungsstarker Leistungsschütz, der speziell für den Betrieb von Motoren entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V ist er ideal für Anwendungen in industriellen Umgebungen. Der Schütz verfügt über 3 Hauptkontakte, die als Schließer fungieren, und ist für einen Bemessungsbetriebsstrom von 18 A bei AC-3 ausgelegt. Die Steuerung erfolgt über eine Bemessungssteuerspeisespannung von 24 V AC bei 50 Hz. Mit einem zusätzlichen Hilfskontakt bietet der DILM17-10 Flexibilität in der Anwendung. Er ist nicht für den Reiheneinbau geeignet, bietet jedoch eine zuverlässige Leistung für verschiedene Motorsteuerungsanwendungen. Der DILM17-10 ist ein unverzichtbares Element für effiziente und sichere Motorsteuerungssysteme.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 4,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 10 A
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 4.5| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 10| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 97
