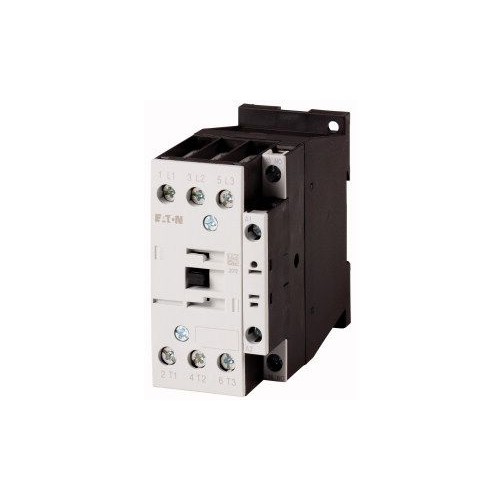

277006 Eaton DILM17-10(400V50HZ) Schütz 7,5KW

20094739
2434801
1 Stk
4015082770068
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM17-10 Schütz ist ein leistungsstarker Leistungsschütz, der speziell für Motoranwendungen entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 18 A im AC-3-Betrieb ist er ideal für den Einsatz in industriellen Anwendungen. Der Schütz verfügt über 3 Hauptkontakte, die als Schließer fungieren, und 1 Hilfskontakt. Die Verwendung von Schraubklemmen erleichtert die Installation und den Anschluss. Der DILM17-10 ist für die Gebrauchskategorie AC-1, AC-3 und AC-4 geeignet, was ihn vielseitig einsetzbar macht. Er ist nicht für den Reiheneinbau konzipiert und bietet eine zuverlässige Lösung für die Steuerung von Käfigläufermotoren. Mit seiner hohen Effizienz und Robustheit ist dieser Schütz eine ausgezeichnete Wahl für moderne Automatisierungslösungen.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Gebrauchskategorie: AC-1, AC-3, AC-4
Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3, 400 V: 18 A
Bemessungsbetriebsstrom AC-4, 400 V: 10 A
Bemessungsbetriebsleistung AC-3, 400 V: 7,5 kW
Bemessungsbetriebsleistung AC-4, 400 V: 4,5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 50 Hz: 400 V
Bemessungssteuerspeisespannung DC: 0 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 4.5| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 400|400 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 10| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 440|440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 97
