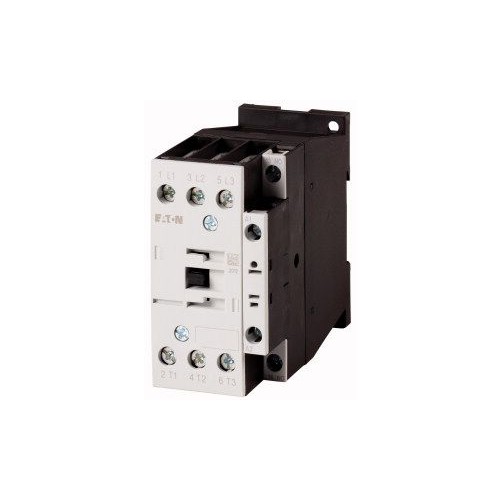

276993 Eaton DILM17-10(240V50HZ) Leist.-Schütz, 7,5kW/400V, AC-betätigt

21451431
2434791
1 Stk
4015082769932
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM17-10 ist ein leistungsfähiges Leistungsschütz, das speziell für den Einsatz in industriellen Motorsteuerungen entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem maximalen Betriebsstrom von 18 A ist dieses 3-polige Schütz ideal für den Betrieb von Käfigläufermotoren. Es bietet vielseitige Anwendungsmöglichkeiten in den Gebrauchskategorien AC-1, NAC-3 und AC-4, was es zu einer ausgezeichneten Wahl für nicht induktive Lasten sowie für Motoren mit unterschiedlichen Betriebsanforderungen macht. Die Steuerung erfolgt über eine Bemessungssteuerspeisespannung von 240 V bei 50 Hz. Mit einem Hilfskontakt als Schließer und einer robusten Bauweise ist der DILM17-10 für den industriellen Einsatz bestens geeignet.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Gebrauchskategorie: AC-1, NAC-3, AC-4
Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3 bei 400 V: 18 A
Bemessungsbetriebsstrom AC-4 bei 400 V: 10 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Bemessungsbetriebsleistung bei AC-4, 400 V: 4,5 kW
Bemessungssteuerspeisespannung AC 50 Hz: 240 V
Spannungsart zur Betätigung: AC
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 4.5| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 240|240 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 10| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 97
