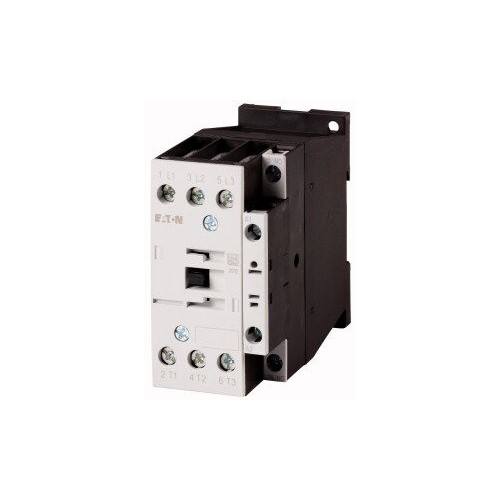

276992 EATON DILM17-10 (48V50HZ) Leist.-schütz 7,5kW/400V AC-betätigt

21093885
2434790
1 Stk
4015082769925
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der EATON DILM17-10 ist ein hochleistungsfähiges Leistungsschütz, das speziell für den Einsatz in Motoranwendungen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V AC und einem maximalen Betriebsstrom von 18 A bei AC-3 bietet dieses 3-polige Schütz zuverlässige Leistung und Sicherheit. Die Betätigung erfolgt über eine Spannung von 48 V AC bei 50 Hz, was es ideal für industrielle Anwendungen macht. Das Gerät verfügt über drei Hauptkontakte als Schließer und einen Hilfskontakt. Es ist nicht für den Reiheneinbau geeignet, bietet jedoch eine robuste Lösung für den Betrieb von Motoren der Effizienzklasse IE3. Der DILM17-10 ist eine ausgezeichnete Wahl für Anwendungen, die eine hohe Leistung und Zuverlässigkeit erfordern.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Anzahl der Pole: 3
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 4,5 kW
Spannungsart zur Betätigung: AC
Bemessungssteuerspeisespannung AC 50 Hz: 48 V
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 4.5| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 48|48 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 10| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 40 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 97
