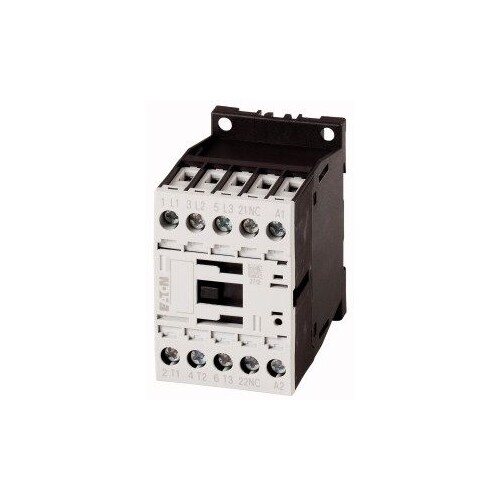

276869 Eaton DILM12-01(24V50/60HZ) Leist.-Schütz, 5,5kW/400V, AC-betätigt

21451179
2434717
1 Stk
4015082768690
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM12-01 ist ein leistungsstarker Leistungsschütz, der speziell für den Einsatz in Motoranwendungen entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Bemessungsstrom von 12 A ist dieser Schütz ideal für die Steuerung von nicht induktiven Lasten und Käfigläufermotoren geeignet. Der DILM12-01 bietet drei Hauptkontakte für die Schaltung und einen Öffnerkontakt für zusätzliche Steuerungsfunktionen. Die Betätigung erfolgt mit einer Spannung von 24 V AC bei 50 Hz, was ihn zu einer flexiblen Lösung für verschiedene industrielle Anwendungen macht. Dank seiner robusten Bauweise und der Möglichkeit, ihn in verschiedenen Anwendungen einzusetzen, ist dieser Schütz eine zuverlässige Wahl für moderne Automatisierungslösungen.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 A
Anzahl der Pole: 3
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungssteuerspeisespannung AC 50 Hz: 24 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
