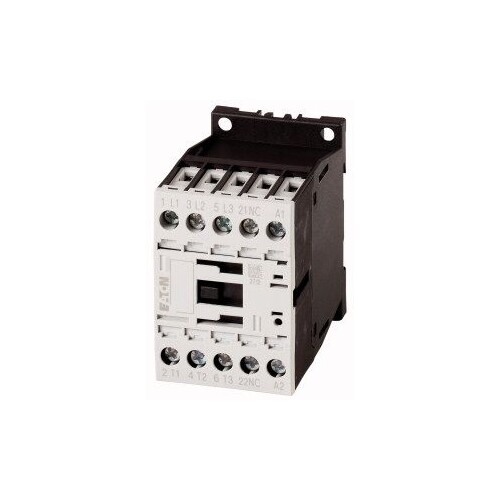

276854 Eaton DILM12-01(240V50HZ) Leist.-Schütz, 5,5kW/400V, AC-betätigt

21451095
2434705
1 Stk
4015082768546
RO
8536490099
weitere Infos weitere Infos ausblenden
Eaton
276854
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Eaton DILM12-01 (240V 50HZ) ist ein leistungsstarker Leistungsschütz, der speziell für den Einsatz in Motoranwendungen entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 12 A eignet sich dieser Schütz ideal für nicht induktive Lasten und Käfigläufermotoren. Der DILM12-01 bietet eine hohe Flexibilität mit 3 Hauptkontakten, die als Schließer fungieren, und einem Öffner-Hilfskontakt. Die Verwendung von Schraubklemmen erleichtert die Installation, während die Kompatibilität mit verschiedenen Gebrauchskategorien wie AC-1, AC-3 und AC-4 eine breite Palette von Anwendungen ermöglicht. Der Schütz ist nicht für den Reiheneinbau geeignet und ist eine zuverlässige Wahl für industrielle Steuerungssysteme.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Anzahl der Pole: 3
Gebrauchskategorie: AC-1, AC-3, AC-4
Bemessungsbetriebsleistung bei AC-3 (400 V): 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-3 (400 V): 12 A
Bemessungsbetriebsstrom Ie bei AC-4 (400 V): 7 A
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungssteuerspeisespannung AC 50 Hz: 240 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

21451431
Preisanzeige nur nach Anmeldung
21262928
Preisanzeige nur nach Anmeldung
21262914
Preisanzeige nur nach Anmeldung
21468007
Preisanzeige nur nach Anmeldung
21451739
Preisanzeige nur nach Anmeldung
21262935
Preisanzeige nur nach Anmeldung
21451879
Preisanzeige nur nach Anmeldung
21262942
Preisanzeige nur nach Anmeldung
02034748
Preisanzeige nur nach Anmeldung
02034727
Preisanzeige nur nach Anmeldung
02034734
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 240|240 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
