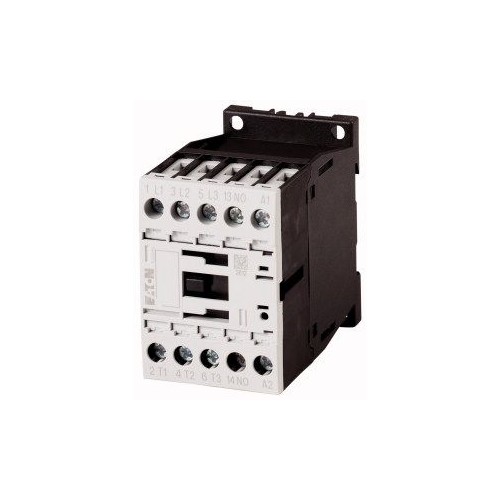

276845 EATON DILM12-10 Schütz 5,5kW 12A 24VDC 1S HK

02110761
2434702
1 Stk
4015082768454
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der EATON DILM12-10 Schütz ist ein leistungsstarker Schalter, der für den Betrieb von Motoren bis zu 5,5 kW bei 400 V ausgelegt ist. Mit einer maximalen Schaltleistung von 12 A in der Gebrauchskategorie AC-3 und 7 A in AC-4, bietet dieser Schütz zuverlässige Leistung für nicht induktive Lasten und Käfigläufermotoren. Die Steuerung erfolgt über eine Bemessungssteuerspeisespannung von 24 V DC, was eine flexible Integration in moderne Steuerungssysteme ermöglicht. Der Schütz verfügt über 3 Hauptkontakte, die als Schließer fungieren, und einen Hilfskontakt, der ebenfalls als Schließer genutzt werden kann. Mit Schraubklemmen ausgestattet, ist der DILM12-10 einfach zu installieren und zu warten. Seine robuste Bauweise und die integrierte Varistor-Schutzbeschaltung garantieren eine lange Lebensdauer und hohe Zuverlässigkeit im industriellen Einsatz.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3 bei 400 V: 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
Bemessungsbetriebsstrom AC-4 bei 400 V: 7 A
Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
Spannungsart zur Betätigung: DC
Bemessungssteuerspeisespannung DC: 24 V
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 0|0 V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
