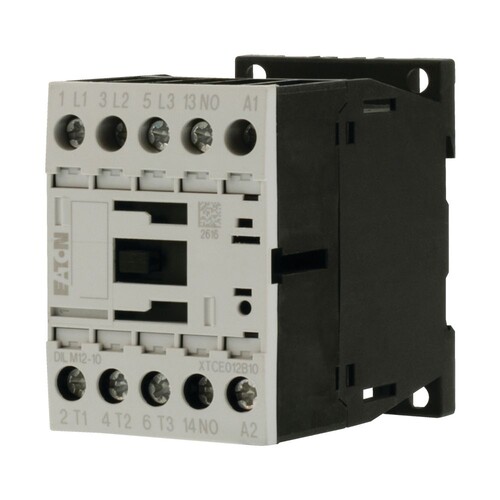

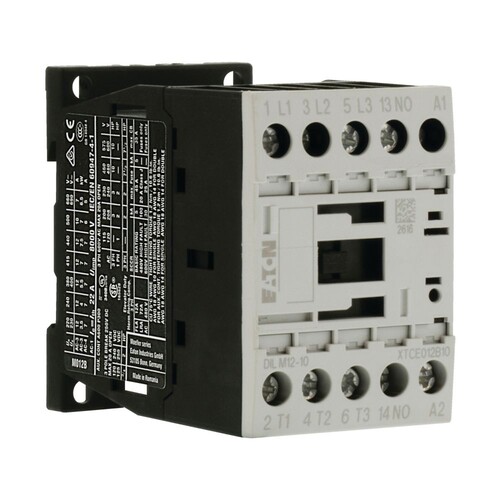

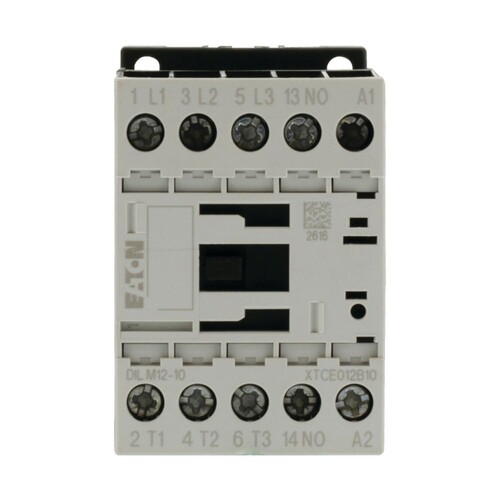

276834 Eaton DILM12-10(24V50/60HZ) Leist.-Schütz, 5,5kW/400V, AC-betätigt

21451018
2434697
1 Stk
4015082768348
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM12-10 (24V50/60HZ) Leistungsschütz ist eine zuverlässige Lösung für die Steuerung von Motoren in industriellen Anwendungen. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 12 A ist dieser Schütz für eine Vielzahl von Anwendungen geeignet. Er verfügt über 3 Hauptkontakte, die als Schließer fungieren, und 1 Hilfskontakt, der ebenfalls als Schließer dient. Die Steuerung erfolgt über eine Bemessungssteuerspeisespannung von 24 V bei 50 Hz. Der DILM12-10 ist nicht für den Reiheneinbau geeignet und bietet eine hohe Zuverlässigkeit für nicht induktive Lasten sowie für Käfigläufermotoren. Er ist ideal für den Einsatz in automatisierten Fertigungssystemen und anderen industriellen Anwendungen, die eine präzise Steuerung erfordern.

Produktinfos

Bemessungsbetriebsleistung bei AC-3 (400 V): 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-3 (400 V): 12 A
Bemessungsbetriebsleistung Ie bei AC-4 (400 V): 3 kW
Bemessungsbetriebsstrom Ie bei AC-4 (400 V): 7 A
Anzahl der Pole: 3
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
