  6. 276817 EATON DILM12-10(24V50HZ) LEIST- SCHÜTZ 5,5KW/400VAC-BETÄTIGT

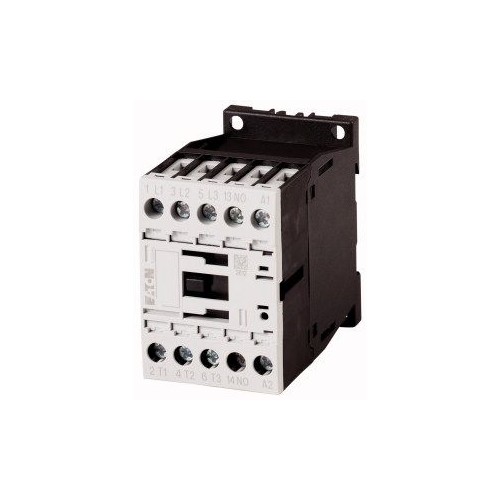

276817 EATON DILM12-10(24V50HZ) LEIST- SCHÜTZ 5,5KW/400VAC-BETÄTIGT

02280252
2434683
1 Stk
4015082768171
RO
8536490099
weitere Infos weitere Infos ausblenden
Eaton
276817
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der EATON DILM12-10 ist ein hochleistungsfähiger Leistungsschütz, der speziell für Motoranwendungen entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V AC-3 und einem Bemessungsbetriebsstrom von 12 A ist dieses Gerät ideal für den Einsatz in industriellen Anwendungen. Der Schütz verfügt über drei Hauptkontakte, die als Schließer fungieren, und ist mit einem Hilfskontakt ausgestattet. Die Bemessungssteuerspeisespannung beträgt 24 V bei 50 Hz, was eine zuverlässige Steuerung ermöglicht. Zudem ist der DILM12-10 nicht für den Reiheneinbau geeignet. Er erfüllt die Anforderungen der Gebrauchskategorie AC-1 und AC-4 und ist somit vielseitig einsetzbar in verschiedenen Motorsteuerungsanwendungen. EATON steht für Qualität und Zuverlässigkeit in der elektrischen Antriebstechnik.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3 kW
Anzahl der Pole: 3
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20083826
Preisanzeige nur nach Anmeldung
20043191
Preisanzeige nur nach Anmeldung
20257580
Preisanzeige nur nach Anmeldung
33176788
Preisanzeige nur nach Anmeldung
01232133
Preisanzeige nur nach Anmeldung
02110768
Preisanzeige nur nach Anmeldung
02035553
Preisanzeige nur nach Anmeldung
02110432
Preisanzeige nur nach Anmeldung
02202671
Preisanzeige nur nach Anmeldung
02110621
Preisanzeige nur nach Anmeldung
02034923
Preisanzeige nur nach Anmeldung
21450262
Preisanzeige nur nach Anmeldung
02110544
Preisanzeige nur nach Anmeldung
02110747
Preisanzeige nur nach Anmeldung
02280238
Preisanzeige nur nach Anmeldung
02035546
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 3| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 7| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
