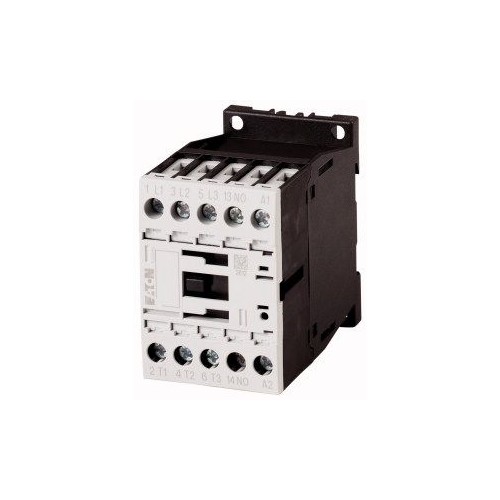

276692 EATON DILM9-10(400V50HZ,440V60HZ) Schütz 4KW 9A Spule400V

20110475
2434611
1 Stk
4015082766924
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Das EATON DILM9-10 Schütz ist ein leistungsstarkes Gerät, das speziell für den Einsatz in Motorsteuerungen entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem maximalen Betriebsstrom von 9 A eignet es sich ideal für nicht induktive Lasten und Käfigläufermotoren. Das Schütz verfügt über 3 Hauptkontakte, alle als Schließer, und einen Hilfskontakt, der als Schließer fungiert. Die Betätigung erfolgt über eine Bemessungssteuerspeisespannung von 400 V bei 50 Hz. Das Schütz ist nicht für den Reiheneinbau geeignet, bietet jedoch eine zuverlässige Leistung in industriellen Anwendungen. Mit seiner robusten Bauweise und der hohen Effizienz ist es eine ausgezeichnete Wahl für moderne Automatisierungssysteme.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3 bei 400 V: 9 A
Bemessungsbetriebsleistung AC-3 bei 400 V: 4 kW
Bemessungsbetriebsstrom AC-4 bei 400 V: 6 A
Bemessungsbetriebsleistung AC-4 bei 400 V: 2,5 kW
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 1
Anzahl der Hilfskontakte (Öffner): 0
Bemessungssteuerspeisespannung AC 50 Hz: 400 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 2.5| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 400|400 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 440|440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
