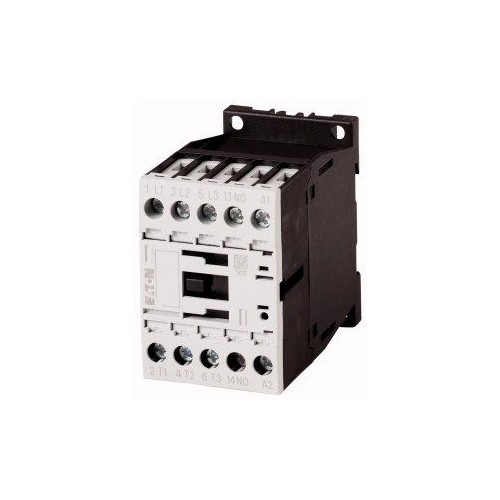

276686 Eaton DILM9-10(42V50HZ,48V60HZ) Leist.-Schütz, 4kW/400V, AC-betätigt

21450640
2434605
1 Stk
4015082766863
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM9-10 ist ein leistungsstarker Leistungsschütz, der speziell für den Einsatz in Motorsteuerungen entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsstrom von 9 A im AC-3-Betrieb ist er ideal für den Betrieb von Käfigläufermotoren geeignet. Der Schütz verfügt über 3 Hauptkontakte, die als Schließer fungieren, und einen Hilfskontakt. Die Betätigungsspannung beträgt 42 V bei 50 Hz, und der Schütz ist nicht für den Reiheneinbau geeignet. Dank seiner robusten Bauweise und der Schraubklemmen-Anschlusstechnik ist der DILM9-10 eine zuverlässige Wahl für industrielle Anwendungen, die hohe Effizienz und Sicherheit erfordern.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Polzahl: 3-polig
Bemessungsbetriebsstrom AC-3, 400 V: 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 2,5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 42 V
Spannungsart zur Betätigung: AC
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6 A
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 2.5| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 42|42 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 48|48 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
