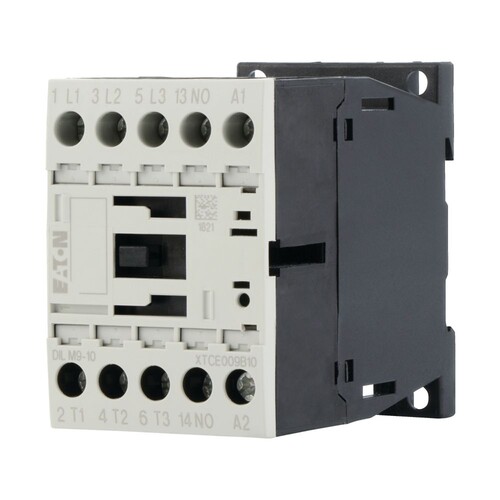

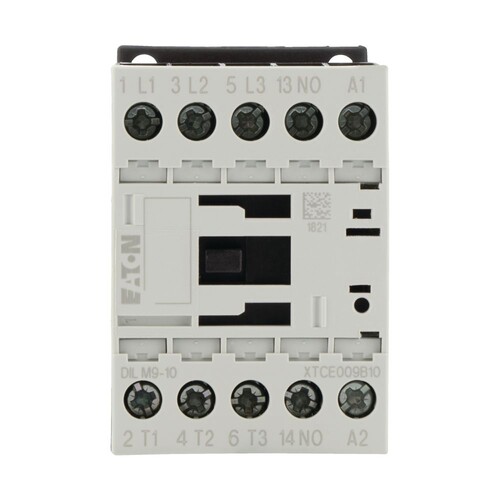

276677 EATON DILM9-10 SCHÜTZ 9A 4KW 3-POLIG 24 VAC 1S

02206745
2434597
1 Stk
4015082766771
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Das EATON DILM9-10 Leistungsschütz ist ein zuverlässiges 3-poliges Gerät mit einer Nennleistung von 4 kW bei 400 V und einem Bemessungsstrom von 9 A. Es ist ideal für den Einsatz in Motorsteuerungen und bietet eine Bemessungssteuerspeisespannung von 24 V AC bei 50 Hz. Mit einer zusätzlichen Schließer-Hilfskontakt und der Fähigkeit, bis zu 6 A bei AC-4 zu schalten, ist dieses Schütz vielseitig einsetzbar. Es ist nicht für den Reiheneinbau geeignet und eignet sich hervorragend für nicht induktive Lasten und Motoranwendungen. EATON steht für Qualität und Zuverlässigkeit in der Elektrotechnik.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3 bei 400 V: 9 A
Bemessungsbetriebsleistung bei AC-3 bei 400 V: 4 kW
Bemessungsbetriebsstrom AC-4 bei 400 V: 6 A
Bemessungsbetriebsleistung bei AC-4 bei 400 V: 2,5 kW
Bemessungssteuerspeisespannung AC 50 Hz: 24 V
Spannungsart zur Betätigung: AC
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 1
Anzahl der Hilfskontakte (Öffner): 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 2.5| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
