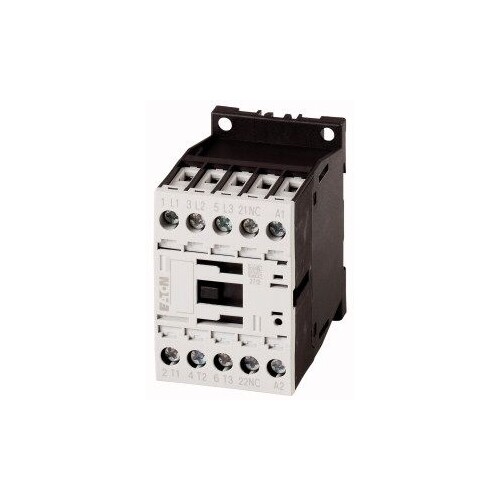

276584 Eaton DILM7-01(220V50HZ,240V60HZ) Leist.-Schüt

21450486
2434587
1 Stk
4015082765842
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Das Eaton DILM7-01 Leistungsschütz ist für den Einsatz in industriellen Anwendungen konzipiert und bietet eine hohe Zuverlässigkeit bei der Steuerung von Motoren. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V AC-3 und einem maximalen Betriebsstrom von 7 A ist dieses Schütz ideal für nicht induktive Lasten und Käfigläufermotoren. Es verfügt über 3 Schließerkontakte und ist für die Verwendung in verschiedenen Gebrauchskategorien geeignet, einschließlich AC-1 und AC-4. Die Steuerspeisespannung beträgt 220 V bei 50 Hz, was eine einfache Integration in bestehende Systeme ermöglicht. Das DILM7-01 ist nicht für den Reiheneinbau geeignet, bietet jedoch eine robuste Leistung und ist mit Schraubklemmen ausgestattet, die eine sichere Verbindung gewährleisten.

Produktinfos

Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3 bei 400 V: 7 A
Bemessungsbetriebsstrom AC-4 bei 400 V: 5 A
Bemessungsbetriebsleistung bei AC-3 bei 400 V: 3 kW
Bemessungsbetriebsleistung bei AC-4 bei 400 V: 2,2 kW
Bemessungssteuerspeisespannung AC 50 Hz: 220 V
Spannungsart zur Betätigung: AC
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 0
Anzahl der Hilfskontakte (Öffner): 1
Geeignet für Reiheneinbau: Nein
Gebrauchskategorie: AC-1, NAC-3, AC-4
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
    Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 2.2| kW
    Anzahl der Schließer als Hauptkontakte: 3
    Anzahl der Öffner als Hauptkontakte: 0
    Bemessungssteuerspeisespannung AC 50 Hz: 220|220 V
    Bemessungssteuerspeisespannung DC: 0|0 V
    Spannungsart zur Betätigung: AC
    Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 7 A
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Öffner: 1
    Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 5| A
    Geeignet für Reiheneinbau: Nein
    Weitere Details
    Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
    Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
    Anschlussart Hauptstromkreis: Schraubanschluss
    Breite: 45
    Höhe: 68
    Tiefe: 75
