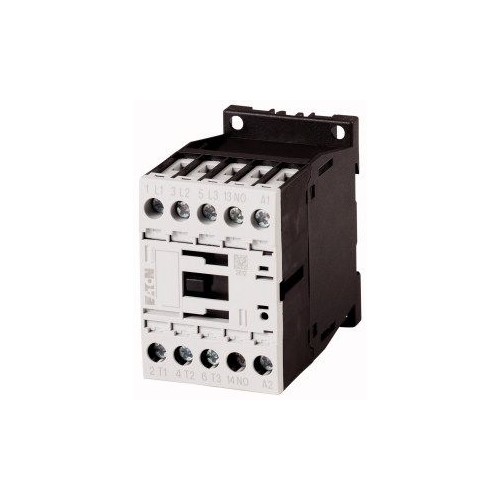

276555 Eaton DILM7-10(42V50/60HZ) Leist.-Schütz, 3kW/400V, AC-betätigt

21450353
2434580
1 Stk
4015082765552
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM7-10 ist ein leistungsstarker Leistungsschütz, der speziell für den Einsatz in Motorsteuerungen entwickelt wurde. Mit einer Nennleistung von 3 kW bei 400 V und einem Nennstrom von 7 A im AC-3-Betrieb ist dieser Schütz ideal für nicht induktive und schwach induktive Lasten. Er bietet 3 Schließerkontakte und ist für die Verwendung in AC-4-Anwendungen mit einem Nennstrom von 5 A geeignet. Die Bemessungssteuerspeisespannung beträgt 42 V bei 50 Hz, was eine zuverlässige Steuerung ermöglicht. Der DILM7-10 ist nicht für den Reiheneinbau geeignet, bietet jedoch eine hohe Flexibilität in der Anwendung. Dank seiner robusten Bauweise und der Verwendung von Schraubklemmen ist er einfach zu installieren und zu warten. Dieser Schütz ist eine ausgezeichnete Wahl für industrielle Motorsteuerungen und bietet eine hohe Effizienz und Zuverlässigkeit.

Produktinfos

Anwendung: Leistungsschütze für Motoren
Anzahl der Pole: 3
Gebrauchskategorie: AC-1, AC-4
Bemessungsbetriebsstrom AC-3 bei 400 V: 7 A
Bemessungsbetriebsleistung bei AC-3 bei 400 V: 3 kW
Bemessungsbetriebsstrom AC-4 bei 400 V: 5 A
Bemessungsbetriebsleistung bei AC-4 bei 400 V: 2.2 kW
Bemessungssteuerspeisespannung AC 50 Hz: 42 V
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 1
Anzahl der Hilfskontakte (Öffner): 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 2.2| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 42|42 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 7 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 5| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 42|42 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
