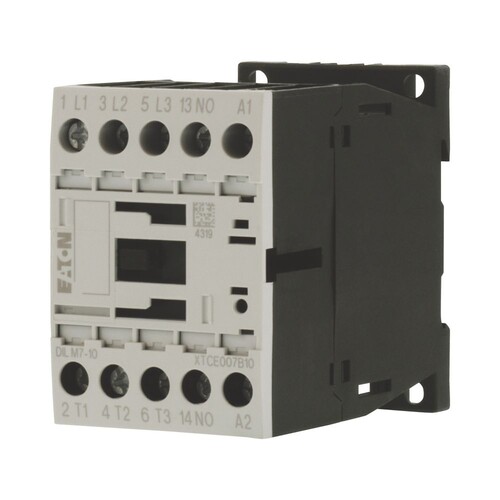

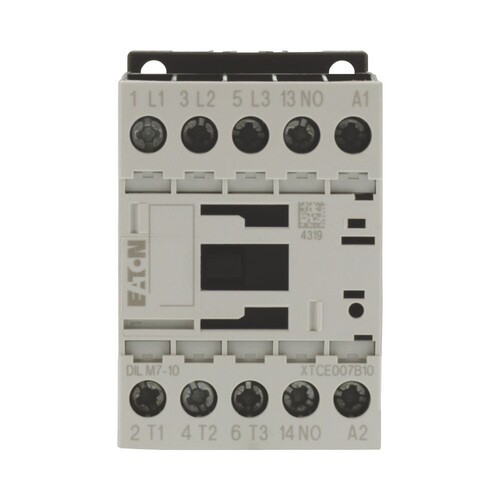

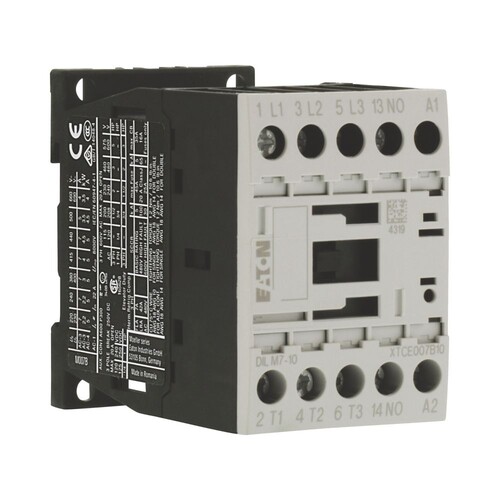

276537 Eaton DILM7-10(24V50HZ) Leist.-Schütz, 3kW/400V, AC-betätigt

21450262
2434576
1 Stk
4015082765378
RO
8536490099
weitere Infos weitere Infos ausblenden
Eaton
276537
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Eaton DILM7-10 (24V50HZ) Leistungsschütz ist ein hochleistungsfähiges Schaltgerät, das für Motoranwendungen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V und einem Bemessungsbetriebsstrom von 7 A im AC-3-Betrieb bietet es zuverlässige Leistung für nicht induktive Lasten. Das Gerät verfügt über 3 Hauptkontakte als Schließer und ist für die Verwendung in verschiedenen Anwendungen geeignet, einschließlich Käfigläufermotoren. Die Steuerung erfolgt mit einer Bemessungssteuerspeisespannung von 24 V bei 50 Hz, was eine breite Kompatibilität gewährleistet. Das DILM7-10 ist nicht für den Reiheneinbau geeignet, bietet jedoch eine einfache Installation über Schraubklemmen. Dieses Schütz ist ideal für industrielle Anwendungen, die eine hohe Effizienz und Zuverlässigkeit erfordern.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Gebrauchskategorie: AC-1, AC-3, AC-4
Anzahl der Pole: 3
Bemessungsbetriebsstrom AC-3 bei 400 V: 7 A
Bemessungsbetriebsstrom AC-4 bei 400 V: 5 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
Bemessungsbetriebsleistung bei AC-4, 400 V: 2,2 kW
Bemessungssteuerspeisespannung AC 50 Hz: 24 V
Spannungsart zur Betätigung: AC
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

21458802
Preisanzeige nur nach Anmeldung
02206745
Preisanzeige nur nach Anmeldung
21451018
Preisanzeige nur nach Anmeldung
26082358
Preisanzeige nur nach Anmeldung
20083826
Preisanzeige nur nach Anmeldung
02035532
Preisanzeige nur nach Anmeldung
02035518
Preisanzeige nur nach Anmeldung
21449786
Preisanzeige nur nach Anmeldung
02280252
Preisanzeige nur nach Anmeldung
20083343
Preisanzeige nur nach Anmeldung
01373743
Preisanzeige nur nach Anmeldung
01013496
Preisanzeige nur nach Anmeldung
23875412
Preisanzeige nur nach Anmeldung
02024248
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 2.2| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 7 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 5| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 68
Tiefe: 75
