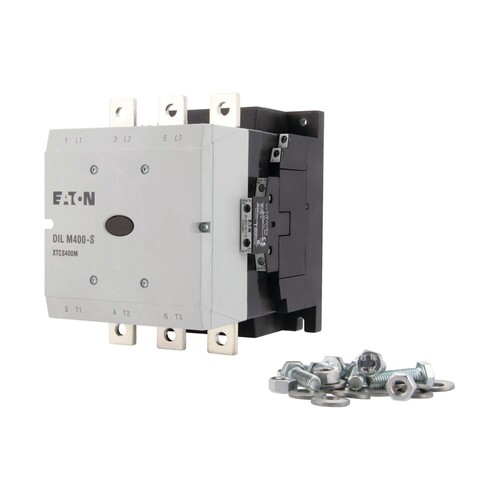

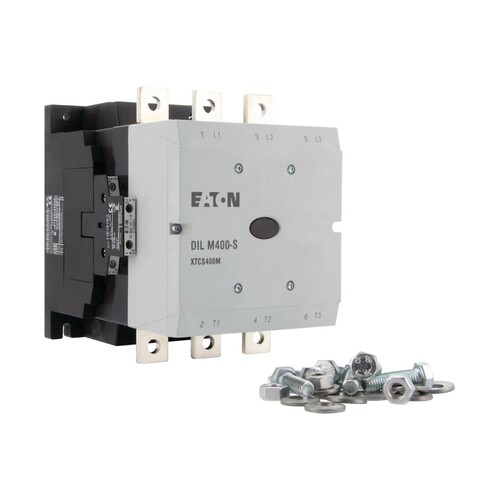

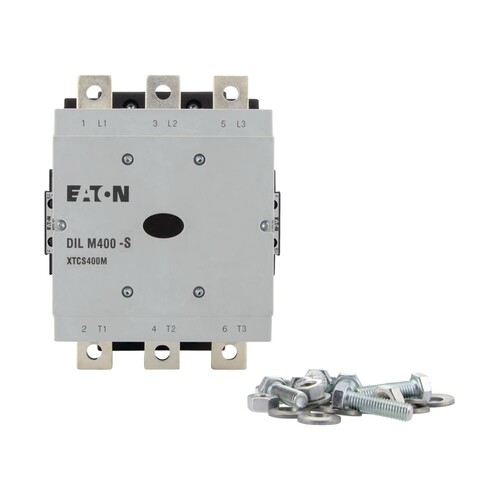

274196 Eaton DILM400-S/22(220-240V50/60HZ) LeistungsS

21448358
1435929
1 Stk
4015082741969
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 400 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 612 A, gekapselt: Ith= 450 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom
Anmerkungen zur LIMMERT-KI

Das Eaton DILM400-S/22 ist ein hochleistungsfähiges Leistungsschütz, das speziell für den Einsatz mit Motoren in industriellen Anwendungen konzipiert wurde. Mit einem Bemessungsbetriebsstrom von 400 A bei 400 V AC-3 und einer maximalen Leistung von 200 kW eignet sich dieses Gerät hervorragend für nicht oder leicht induktive Lasten sowie für normale Wechselstrom-Induktionsmotoren. Das Schütz bietet eine robuste Schraubverbindung für die elektrische Anschlussart und ist für den Betrieb bei einer Bemessungssteuerspeisespannung von 220-240 V AC 50/60 Hz ausgelegt. Mit 3 Schließern und 2 Hilfskontakten als Schließer ist es vielseitig einsetzbar und erfüllt höchste Sicherheitsstandards gemäß IEC/EN 60947-4-1. Das DILM400-S/22 ist ideal für Anwendungen, die eine zuverlässige Steuerung und Schutz von Motoren erfordern.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Gebrauchskategorie: AC-1, NAC-3, AC-4
Anschlussart: Schraubverbindung
Bemessungsbetriebsstrom AC-3 (400 V): 400 A
Bemessungsbetriebsstrom AC-1: 612 A (offen bei 40 °C), 450 A (gekapselt)
Bemessungsbetriebsleistung AC-3 (400 V): 200 kW
Bemessungsbetriebsleistung AC-4 (400 V): 160 kW
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Bemessungssteuerspeisespannung AC 50 Hz: 220-240 V
Bemessungssteuerspeisespannung DC: 0 V
Spannungsart zur Betätigung: AC
Anzahl der Hilfskontakte (Schließer): 2
Anzahl der Hilfskontakte (Öffner): 2
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 200 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 160| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 220|240 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 400 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 296| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 220|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 612 A
Anschlussart Hauptstromkreis: Schienenanschluss
Breite: 160
Höhe: 209
Tiefe: 216
