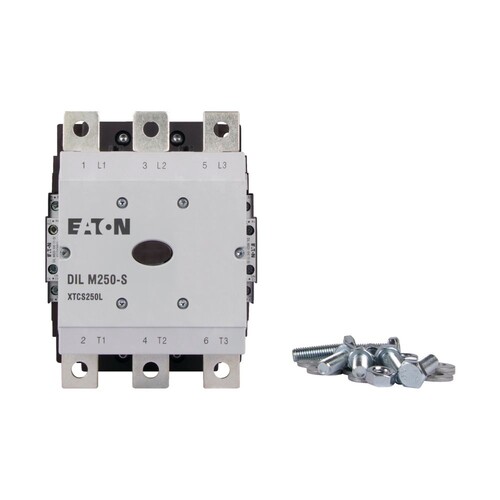

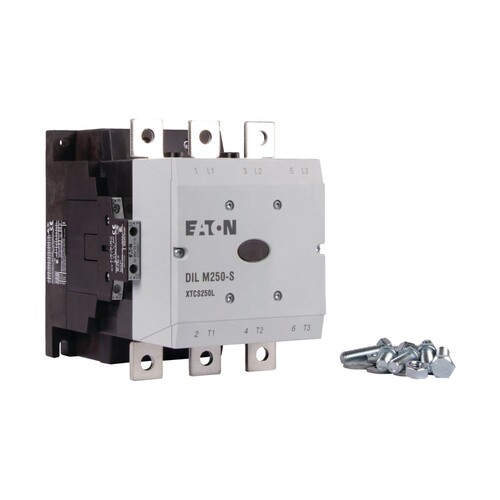

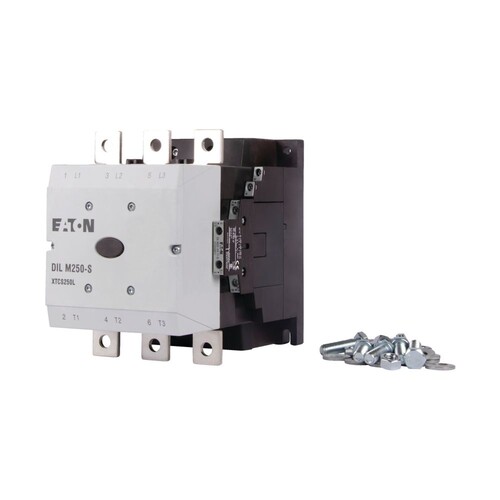

274190 Eaton Schütz 132KW DILM250-S/22 220-240V 50/60HZ

20187363
1435927
1 Stk
4015082741907
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 250 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 430 A, gekapselt: Ith= 300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom
Anmerkungen zur LIMMERT-KI

Der Eaton Schütz DILM250-S/22 ist ein leistungsstarker Schütz, der speziell für den Einsatz in Motorsteuerungen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von 132 kW bei 400 V und einem Bemessungsbetriebsstrom von 250 A ist er ideal für den Betrieb von Standardgeräten über 170 A geeignet. Der Schütz ist für verschiedene Gebrauchskategorien ausgelegt, einschließlich AC-1 für nicht oder leicht induktive Lasten, AC-3 für normale Wechselstrom-Induktionsmotoren und AC-4 für Anwendungen mit häufigem Ein- und Ausschalten. Die Schraubverbindung ermöglicht eine einfache Installation, während die zwei Hilfskontakte als Schließer und zwei als Öffner zusätzliche Flexibilität bieten. Mit einer Bemessungssteuerspeisespannung von 220-240 V ist dieser Schütz eine zuverlässige Wahl für industrielle Anwendungen.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Gebrauchskategorie: AC-1, AC-3, AC-4
Anschlussart: Schraubverbindung
Bemessungsbetriebsleistung bei AC-3, 400 V: 132 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 250 A
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Bemessungssteuerspeisespannung AC 50 Hz: 220-240 V
Spannungsart zur Betätigung: AC
Anzahl der Hilfskontakte (Schließer): 2
Anzahl der Hilfskontakte (Öffner): 2
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 132 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 110| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 220|240 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 250 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 200| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 220|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 429 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 140
Höhe: 189
Tiefe: 208
