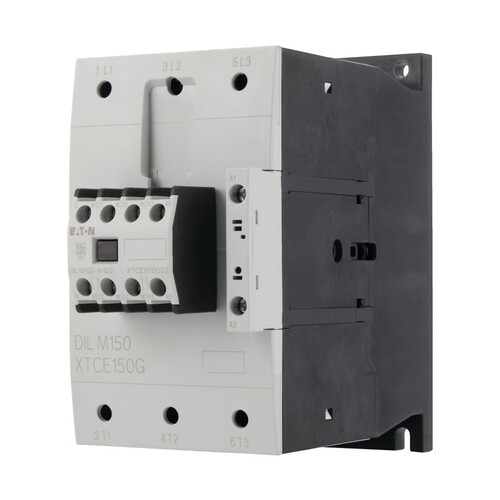

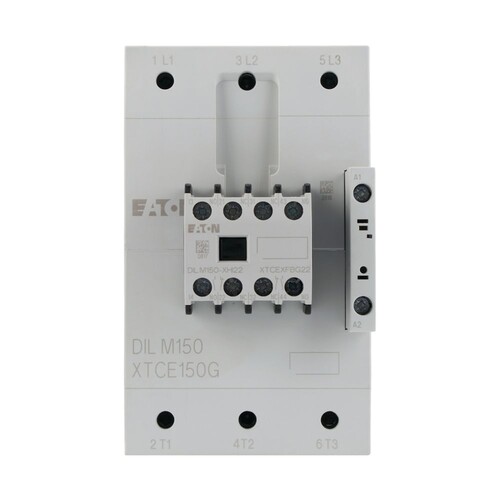

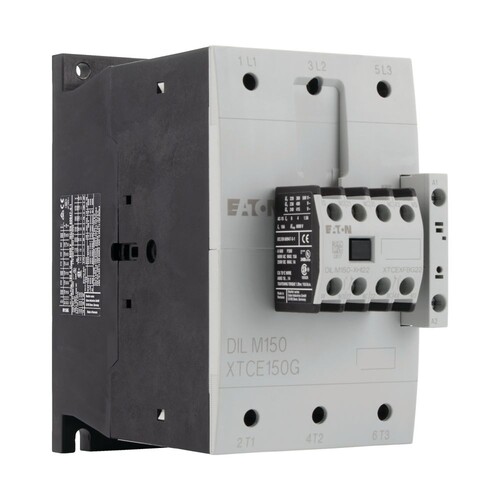

239601 EATON DILM150-22(RDC24) Schütz 75kW 24VDC

20236734
4813601
1 Stk
4015082396015
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 150 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der EATON DILM150-22(RDC24) ist ein leistungsstarker Leistungsschütz, das für Motoranwendungen konzipiert ist. Mit einer Bemessungsbetriebsleistung von 75 kW bei 400 V AC-3 und einem maximalen Betriebsstrom von 150 A ist dieses Schütz ideal für den Einsatz in industriellen Anwendungen. Es bietet 3 Hauptkontakte als Schließer und 2 Hilfskontakte, die eine flexible Steuerung ermöglichen. Die Betätigung erfolgt mit einer Steuerspeisespannung von 24 V DC, was eine hohe Effizienz und Zuverlässigkeit garantiert. Der DILM150-22 ist nicht für den Reiheneinbau geeignet, bietet jedoch eine robuste Lösung für die Steuerung von Motoren der Effizienzklasse IE3. Vertrauen Sie auf die Qualität von EATON für Ihre elektrischen Steuerungsbedürfnisse.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 75 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 150 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 33 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 65 A
Anzahl der Hauptkontakte als Schließer: 3
Anzahl der Hauptkontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungssteuerspeisespannung DC: 24 V
Spannungsart zur Betätigung: DC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 75 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 33| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 0|0 V
Bemessungssteuerspeisespannung DC: 24|27 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 150 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 65| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 190 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 90
Höhe: 170
Tiefe: 175
