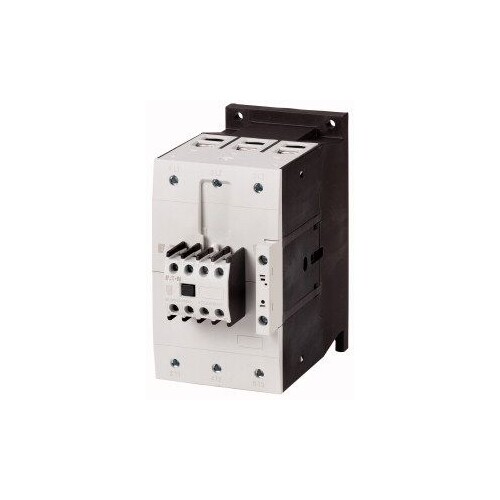

239599 Eaton DILM150-22(RAC440) Leist.-Schütz, 75kW/400V, AC-betätigt

21429759
4224505
1 Stk
4015082395995
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, NAC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens, AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, reversieren, tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 150 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM150-22(RAC440) Leistungsschütz ist ein leistungsstarkes Gerät, das für Motoranwendungen in industriellen Umgebungen konzipiert ist. Mit einer Bemessungsbetriebsleistung von 75 kW bei 400 V ist dieser Schütz ideal für den Einsatz in nicht induktiven Lasten und Käfigläufermotoren. Der DILM150-22 bietet einen Bemessungsbetriebsstrom von 150 A bei AC-3 und 65 A bei AC-4, was ihn zu einer ausgezeichneten Wahl für anspruchsvolle Anwendungen macht. Mit drei Hauptkontakten als Schließer und zwei Hilfskontakten als Schließer ist er vielseitig einsetzbar. Die Betätigung erfolgt über eine Spannung von 380 bis 440 V bei 50 Hz, was zusätzliche Flexibilität bietet. Dieses Gerät ist nicht für den Reiheneinbau geeignet, bietet jedoch zuverlässige Leistung und hohe Effizienz.

Produktinfos

Bemessungsbetriebsleistung bei AC-3: 75 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 150 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 33 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 65 A
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungssteuerspeisespannung AC 50 Hz: 380|440 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 75 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 33 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 380|440 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 150 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 65 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 380|440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 190 A
Anschlussart Hauptstromkreis: Schraubanschluss
