  6. 239598 EATON DILM150-22(RAC240) LEIST-SCHÜTZ 75KW/400VAC-BETÄTIGT

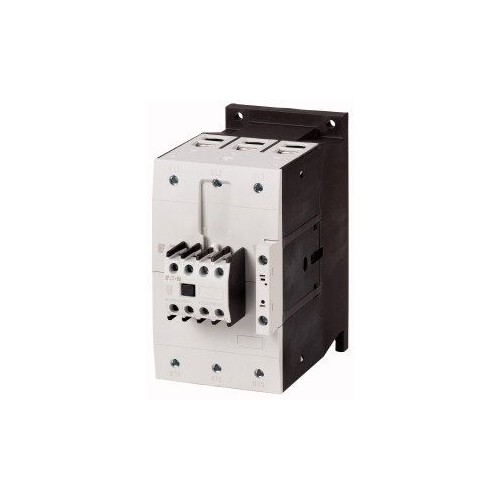

239598 EATON DILM150-22(RAC240) LEIST-SCHÜTZ 75KW/400VAC-BETÄTIGT

02280105
1436156
1 Stk
4015082395988
RO
8536490099
weitere Infos weitere Infos ausblenden
Eaton
239598
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 150 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das EATON DILM150-22(RAC240) Leistungsschütz ist ein hochleistungsfähiges Gerät, das für Motoranwendungen ausgelegt ist. Mit einer Bemessungsbetriebsleistung von 75 kW bei 400 V ist es ideal für den Einsatz in industriellen Umgebungen. Das Schütz hat einen Bemessungsstrom von 150 A bei AC-3 und bietet 3 Hauptkontakte als Schließer. Es unterstützt eine Steuerungsspannung von 190 bis 240 V bei 50 Hz und ist für den Betrieb mit Wechselstrom ausgelegt. Mit zwei Hilfskontakten als Schließer und zwei als Öffner bietet es zusätzliche Flexibilität in der Anwendung. Das DILM150-22 ist nicht für den Reiheneinbau geeignet und stellt eine zuverlässige Lösung für anspruchsvolle Steuerungsanforderungen dar.

Produktinfos

Bemessungsbetriebsleistung bei AC-3: 75 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 150 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 33 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 190|240 V
Bemessungssteuerspeisespannung DC: 0 V
Spannungsart zur Betätigung: AC
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02110467
Preisanzeige nur nach Anmeldung
20190933
Preisanzeige nur nach Anmeldung
20649188
Preisanzeige nur nach Anmeldung
02110726
Preisanzeige nur nach Anmeldung
27469611
Preisanzeige nur nach Anmeldung
02110712
Preisanzeige nur nach Anmeldung
10000151
Preisanzeige nur nach Anmeldung
20183058
Preisanzeige nur nach Anmeldung
02110733
Preisanzeige nur nach Anmeldung
02280245
Preisanzeige nur nach Anmeldung
02110684
Preisanzeige nur nach Anmeldung
20097490
Preisanzeige nur nach Anmeldung
20715919
Preisanzeige nur nach Anmeldung
20251301
Preisanzeige nur nach Anmeldung
20084974
Preisanzeige nur nach Anmeldung
20892754
Preisanzeige nur nach Anmeldung
02280343
Preisanzeige nur nach Anmeldung
20025180
Preisanzeige nur nach Anmeldung
26191082
Preisanzeige nur nach Anmeldung
20226556
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 75 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 33| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 190|240 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 150 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 65| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 190|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 190 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 90
Höhe: 170
Tiefe: 175
