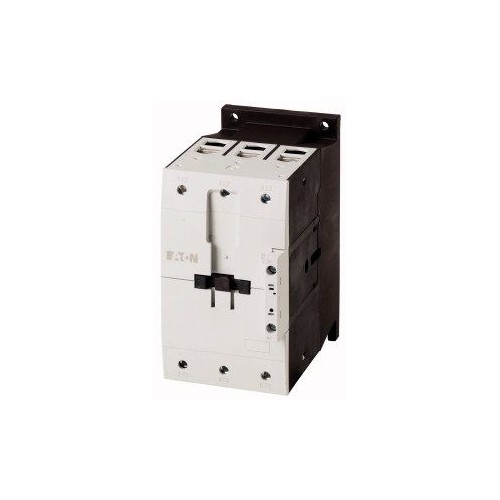

239588 EATON DILM150 SCHÜTZ 150A 75KW 230 VAC

02110740
1435987
1 Stk
4015082395889
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 150 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Das EATON DILM150 Leistungsschütz ist für Anwendungen mit Motoren bis zu 150 A konzipiert und bietet eine Nennleistung von 75 kW bei 400 V. Es ist ideal für den Einsatz in nicht induktiven oder schwach induktiven Lasten, wie Widerstandsöfen und Käfigläufermotoren. Mit drei Hauptkontakten (Schließer) und einer Bemessungssteuerspeisespannung von 230 V oder 240 V bei 50 Hz ist dieses Schütz robust und vielseitig einsetzbar. Es unterstützt sowohl AC-3 als auch AC-4 Anwendungskategorien und ist nicht für den Reiheneinbau geeignet. Die Schraubklemmen-Anschlusstechnik ermöglicht eine einfache Installation und Handhabung. EATON bietet mit dem DILM150 ein zuverlässiges Produkt für industrielle Anwendungen.

Produktinfos

Nennstrom AC-3 (400 V): 150 A
Nennleistung AC-3 (400 V): 75 kW
Nennstrom AC-4 (400 V): 65 A
Nennleistung AC-4 (400 V): 33 kW
Anzahl der Pole: 3
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230 V / 240 V
Bemessungssteuerspeisespannung DC: 0 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 75 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 33| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 190|240 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 150 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 65| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 190|240 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 190 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 90
Höhe: 170
Tiefe: 160
