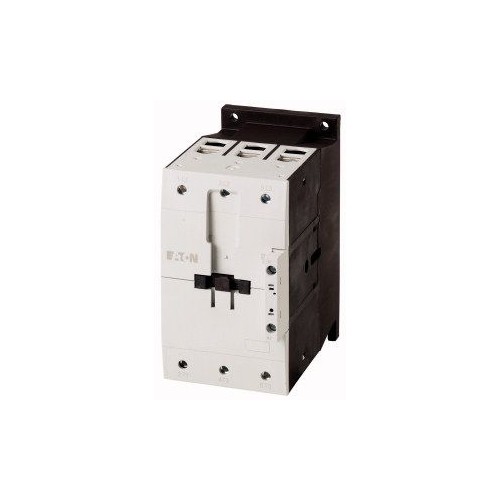

239585 EATON DILM150(RAC24) Schütz 75kw 24VAC

20236727
1435988
1 Stk
4015082395858
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 150 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der EATON DILM150(RAC24) Schütz ist ein hochleistungsfähiges Leistungsschütz, das speziell für Motoranwendungen konzipiert wurde. Mit einer Bemessungsbetriebsleistung von 75 kW bei 400 V AC-3 und einem maximalen Betriebsstrom von 150 A bietet dieser Schütz zuverlässige Leistung und Sicherheit. Er verfügt über 3 Hauptkontakte als Schließer und ist für den Einsatz in nicht induktiven oder schwach induktiven Lasten geeignet. Die Bemessungssteuerspeisespannung beträgt 24 V AC, was eine einfache Integration in bestehende Systeme ermöglicht. Der DILM150 ist nicht für den Reiheneinbau geeignet, bietet jedoch eine robuste Lösung für industrielle Anwendungen, einschließlich Widerstandsöfen und Käfigläufermotoren. Vertrauen Sie auf die Qualität und Effizienz von EATON für Ihre elektrischen Steuerungsbedürfnisse.

Produktinfos

Bemessungsbetriebsleistung bei AC-3: 75 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 150 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 33 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 65 A
Anzahl der Pole: 3
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 75 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 33| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 150 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 65| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 190 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 90
Höhe: 170
Tiefe: 160
