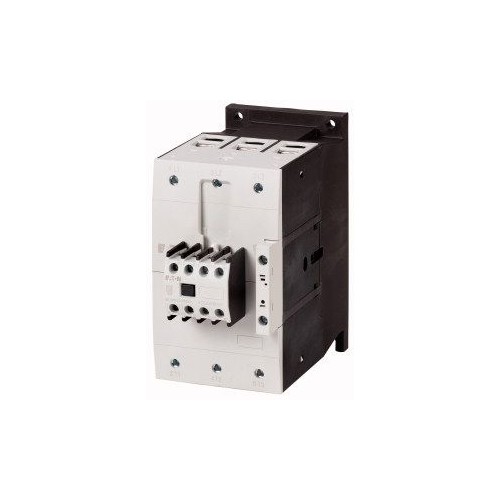

239577 Eaton DILM115-22(RAC120) Leist.-Schütz, 55kW/400V, AC-betätigt

21429682
4982116
1 Stk
4015082395773
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 115 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM115-22(RAC120) Leistungsschütz ist eine zuverlässige Lösung für Motorsteuerungen mit einer hohen Leistung von bis zu 55 kW bei 400 V. Mit einem Bemessungsbetriebsstrom von 115 A bei AC-3 ist er ideal für den Einsatz in industriellen Anwendungen, wo robuste Leistung erforderlich ist. Der Schütz verfügt über 3 Hauptkontakte als Schließer und 2 Hilfskontakte, die eine flexible Integration in bestehende Systeme ermöglichen. Die Steuerung erfolgt über eine Bemessungssteuerspeisespannung von 100|120 V bei AC 50 Hz. Dank seiner hohen Effizienz ist der DILM115-22 auch für Motoren der Effizienzklasse IE3 geeignet. Die Konstruktion ist nicht für den Reiheneinbau vorgesehen, was ihn zu einer idealen Wahl für Einzelanwendungen macht. Vertrauen Sie auf Eaton für Qualität und Zuverlässigkeit in Ihren elektrischen Anwendungen.

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 55 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 115 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 28 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 55 A
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 2
Anzahl der Hilfskontakte (Öffner): 2
Bemessungssteuerspeisespannung AC 50 Hz: 100|120 V
Bemessungssteuerspeisespannung DC: 0 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 55 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 28| kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 100|120 V
Bemessungssteuerspeisespannung DC: 0|0 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 115 A
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 55| A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|120 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 160 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 90
Höhe: 170
Tiefe: 175
